Najważniejsze zalety

• Transmisja światłowodowa OM4 – włókno wielomodowe OM4 umożliwia realizację połączeń sieciowych przeznaczonych do szybkiego przesyłania danych.

• Obsługa do 100 Gb/s – według danych źródłowych kabel może być wykorzystywany w sieciach o przepustowości do 100 Gb/s, przy zgodności pozostałych elementów toru transmisyjnego.

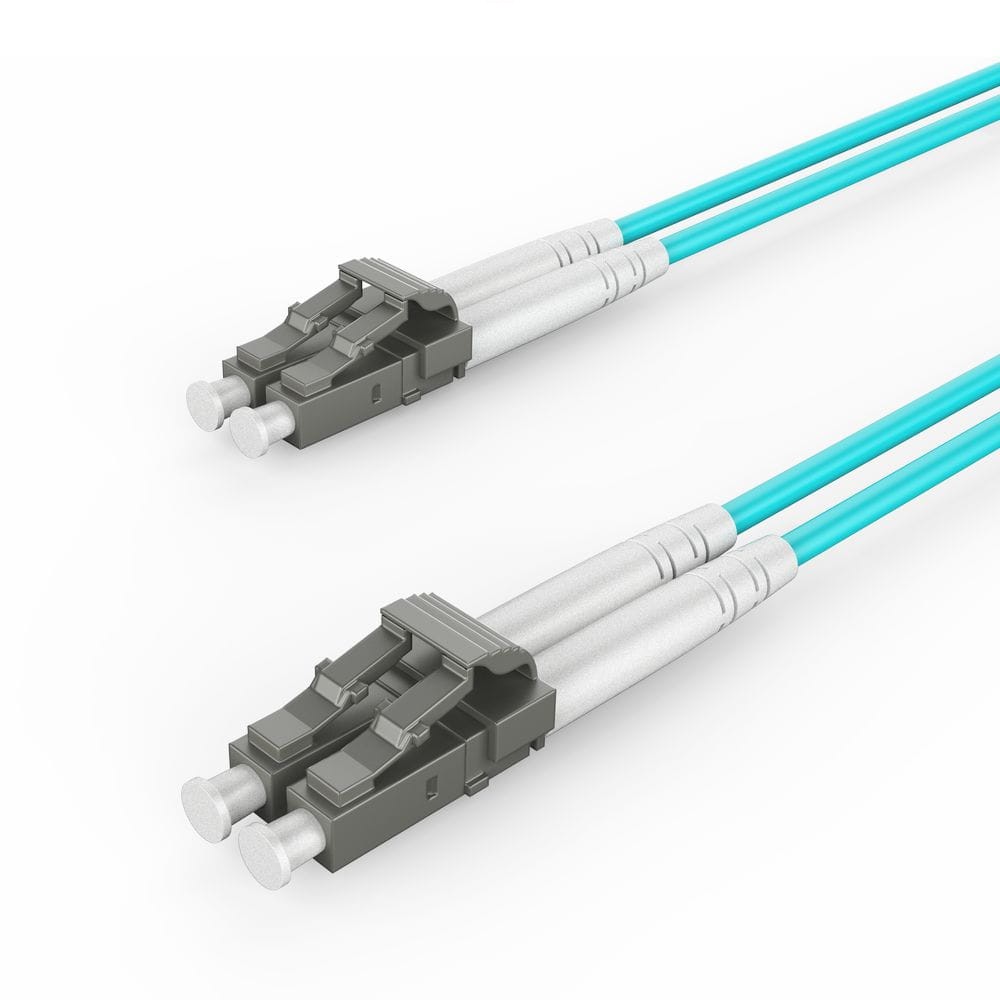

• Złącza LC UPC – zakończenia po obu stronach ułatwiają podłączenie do urządzeń wyposażonych w zgodne porty światłowodowe.

• Niskie tłumienie wtrąceniowe – deklarowana wartość ≤ 0,3 dB określa straty sygnału wprowadzane przez połączenie.

• Powłoka LSZH – materiał powłoki charakteryzuje się ograniczoną emisją dymu i brakiem halogenów.

• Praca w określonym zakresie temperatur – deklarowany zakres temperatur umożliwia uwzględnienie kabla w instalacjach pracujących w różnych warunkach temperaturowych.

Zastosowanie produktu

Kabel światłowodowy wielomodowy duplex OM4 jest przeznaczony do realizacji połączeń w infrastrukturze sieciowej wykorzystującej transmisję światłowodową. Może być stosowany do łączenia kompatybilnych urządzeń wyposażonych w odpowiednie porty LC.

Przykładowe zastosowania

• Połączenia między urządzeniami sieciowymi – do łączenia kompatybilnych urządzeń wyposażonych w odpowiednie interfejsy światłowodowe.

• Infrastruktura sieciowa w firmach – do realizacji połączeń światłowodowych w sieciach wykorzystywanych w środowisku biznesowym.

• Instalacje w serwerowniach – do wykonywania połączeń między urządzeniami sieciowymi obsługującymi odpowiedni standard i złącza.

• Rozbudowa istniejącej sieci światłowodowej – do uzupełniania infrastruktury o dodatkowe połączenia, jeśli pozostałe elementy toru transmisyjnego są zgodne.

• Instalacje wymagające szybkiej transmisji danych – do połączeń sieciowych o przepustowości wskazanej w danych produktu, pod warunkiem zgodności urządzeń i modułów optycznych.

Specyfikacja produktu

Dane podstawowe

• Producent/marka: Cablexpert lub Gembird – wymaga weryfikacji

• Model: CFO-MDOM4-LC/LC-7.5M

• Typ produktu: Kabel światłowodowy wielomodowy duplex

Parametry techniczne

• Standard włókna: OM4

• Typ włókna: Wielomodowe

• Średnica włókna: 50/125 µm

• Złącze 1: LC UPC (męskie)

• Złącze 2: LC UPC (męskie)

• Tłumienność wtrąceniowa: ≤ 0,3 dB

• Tłumienność odbiciowa: ≥ 20 dB

• Długość fali: 850/1300 nm

• Tłumienie przy 850 nm: 3,0 dB/km

• Tłumienie przy 1300 nm: 1,0 dB/km

• Obsługiwane przepustowości według danych: 1, 10, 25, 40, 100 Gb/s

• Test wkładania i wyjmowania: 1000 cykli, < 0,3 dB – znaczenie parametru wymaga potwierdzenia

• Klasa powłoki: LSZH

Parametry fizyczne i środowiskowe

• Długość kabla: 7,5 m

• Temperatura pracy: od -20°C do 60°C

Kompatybilność

Kabel jest przeznaczony do współpracy z urządzeniami obsługującymi wielomodową transmisję światłowodową OM4. Prawidłowe działanie połączenia zależy od zgodności interfejsów, standardów transmisji oraz pozostałych elementów infrastruktury.

Kompatybilne urządzenia

• Urządzenia sieciowe wyposażone w odpowiednie porty światłowodowe LC.

• Sprzęt obsługujący transmisję wielomodową OM4 i zgodny z wymaganiami zastosowanego toru optycznego.

Wymagane złącza lub standardy

• Złącza LC UPC po stronie obu podłączanych urządzeń.

• Obsługa włókna wielomodowego OM4 przez zastosowane moduły optyczne i pozostałe elementy połączenia.

Na co zwrócić uwagę przed zakupem

• Sprawdź zgodność interfejsów i standardu transmisji.

• Zweryfikuj zgodność modułów optycznych z wymaganiami infrastruktury i planowaną szybkością transmisji.

• Upewnij się, że długość przewodu odpowiada odległości między urządzeniami.

Ograniczenia kompatybilności

• Zgodność samych złączy nie gwarantuje prawidłowego działania połączenia.

• Nie potwierdzono kompatybilności z urządzeniami jednomodowymi.

• Nie podano listy konkretnych modeli urządzeń ani modułów optycznych przetestowanych z tym kablem.

Wskazówki dotyczące wyboru

Wybór kabla światłowodowego wymaga dopasowania go do infrastruktury sieciowej, rodzaju transmisji oraz zastosowanych urządzeń. Przed zakupem warto sprawdzić nie tylko zgodność złączy, ale również parametry włókna i wymagania całego toru transmisyjnego.

Na co zwrócić uwagę przy wyborze?

1. Rodzaj włókna światłowodowego

Kable światłowodowe dzielą się na jednomodowe i wielomodowe. Wybór zależy od rodzaju instalacji oraz wymagań urządzeń. Przed zakupem sprawdź, jaki typ włókna obsługuje istniejąca infrastruktura.

2. Zgodność standardu z urządzeniami

Standard włókna powinien odpowiadać wymaganiom modułów optycznych i pozostałych elementów sieci. Nawet jeśli złącza pasują fizycznie, różnice w obsługiwanym standardzie mogą uniemożliwić prawidłową transmisję.

3. Typ złączy i polerowanie końcówek

Zwróć uwagę na rodzaj złącza oraz sposób wykończenia jego końcówki, np. UPC lub APC. Różne typy polerowania nie zawsze można stosować zamiennie, dlatego należy dopasować je do wymagań urządzeń i instalacji.

4. Wymagana przepustowość sieci

Przy planowaniu połączenia uwzględnij szybkość transmisji obsługiwaną przez wszystkie elementy toru, w tym urządzenia i moduły optyczne. Sam kabel nie zwiększy przepustowości, jeśli pozostałe komponenty mają niższe możliwości.

5. Długość przewodu i przebieg instalacji

Przed zakupem zmierz trasę prowadzenia kabla, uwzględniając sposób jego ułożenia oraz odległość między urządzeniami. Zbyt krótki przewód może utrudnić montaż, a nadmiar długości wymaga odpowiedniego ułożenia.

6. Parametry tłumienia sygnału

Tłumienie określa, jaką część sygnału traci się podczas jego przesyłania. Przy projektowaniu połączeń o większym zasięgu warto uwzględnić tłumienie kabla oraz pozostałych elementów toru, aby sprawdzić, czy cała instalacja spełnia wymagania urządzeń.

7. Warunki pracy i sposób montażu

Jeżeli kabel będzie prowadzony w określonym środowisku, sprawdź wymagania dotyczące temperatury, rodzaju powłoki oraz warunków instalacji. W przypadku montażu poza budynkiem konieczne jest potwierdzenie, że przewód jest przeznaczony do takich zastosowań.

Najczęściej zadawane pytania (FAQ)

Czy kabel będzie działał z moim urządzeniem sieciowym?

Będzie odpowiedni, jeśli urządzenie obsługuje połączenia światłowodowe wielomodowe OM4 i ma zgodny interfejs LC UPC. Przed zakupem warto sprawdzić również wymagania dotyczące modułów optycznych i parametrów transmisji.

Czy do podłączenia kabla potrzebuję dodatkowych akcesoriów?

Może być konieczne zastosowanie kompatybilnych modułów optycznych lub innych elementów toru światłowodowego. Ich rodzaj zależy od podłączanych urządzeń i wykorzystywanej infrastruktury. Dane produktu nie określają, czy dodatkowe akcesoria są dołączone do zestawu.

Czy kabel można wykorzystać do połączenia dwóch różnych urządzeń sieciowych?

Tak, pod warunkiem że oba urządzenia obsługują zgodny standard transmisji, odpowiednie złącza i wymagania dotyczące włókna wielomodowego. Sama zgodność złączy nie gwarantuje prawidłowego działania połączenia.

Czy kabel wymaga specjalnej konfiguracji?

Dane produktu nie wskazują na konieczność konfiguracji samego przewodu. Ewentualne ustawienia i wymagania zależą od podłączonych urządzeń oraz zastosowanych modułów optycznych.

Czy kabel można stosować w instalacjach zewnętrznych?

Dostępne informacje nie potwierdzają przeznaczenia kabla do instalacji zewnętrznych. Przed takim zastosowaniem należy zweryfikować odporność powłoki na warunki atmosferyczne i wymagania dotyczące montażu.

Czy kabel jest przeznaczony do współpracy z urządzeniami jednomodowymi?

Dane źródłowe określają kabel jako wielomodowy OM4. Nie potwierdzają jego zgodności z urządzeniami przeznaczonymi do transmisji jednomodowej, dlatego przed zakupem należy sprawdzić wymagania sprzętu.
