Najważniejsze zalety

• Transmisja do 100 Gb/s — Obsługa wysokich szybkości transmisji pozwala wykorzystać przewód w infrastrukturze wymagającej sprawnej wymiany dużych ilości danych.
• Wielomodowe włókno OM4 — Konstrukcja przeznaczona do szybkich połączeń wykorzystujących odpowiednią infrastrukturę światłowodową.
• Niewielkie tłumienie wtrąceniowe — Wartość do 0,3 dB pomaga ograniczyć straty sygnału w miejscu połączenia.

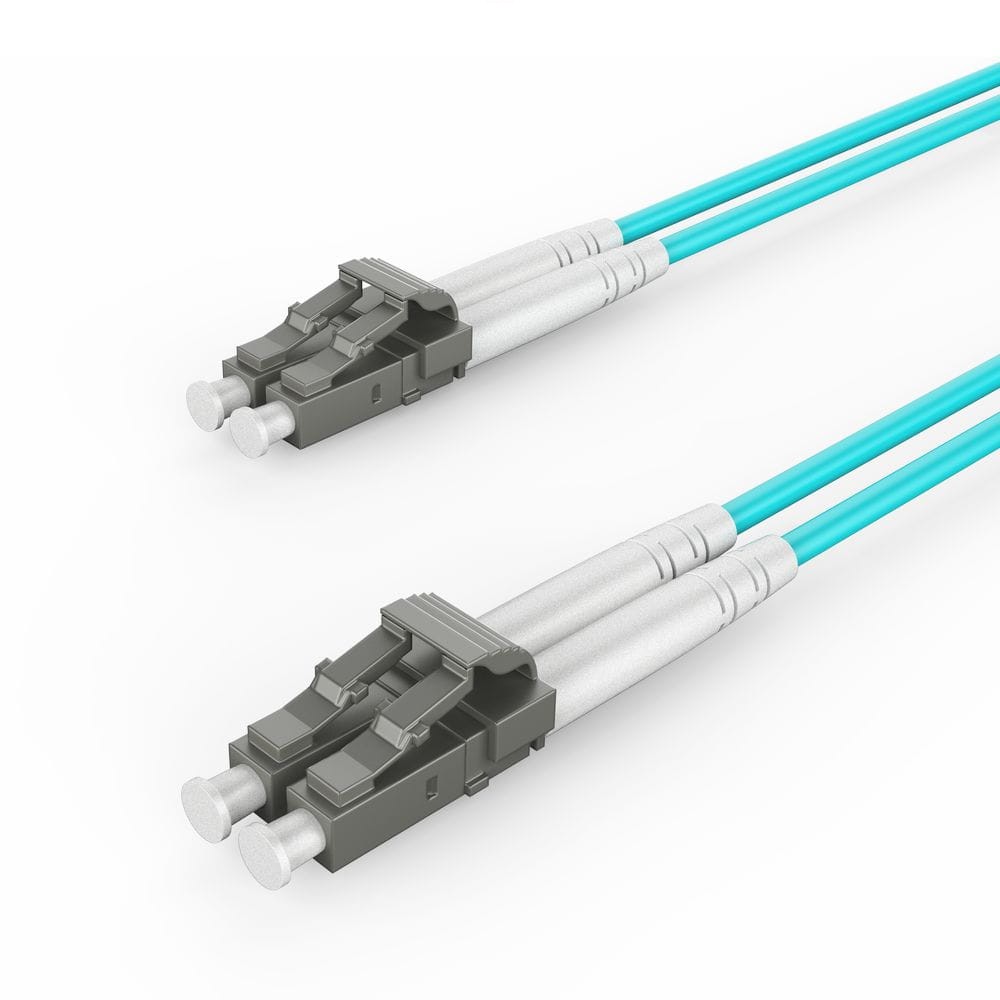

• Złącza LC UPC — Zintegrowane zakończenia ułatwiają podłączanie kompatybilnych elementów wyposażonych w odpowiednie interfejsy.
• Obsługa wielu szybkości — Przewód jest przeznaczony do zastosowań obejmujących sieci 1 Gb/s, 10 Gb/s, 25 Gb/s, 40 Gb/s i 100 Gb/s.

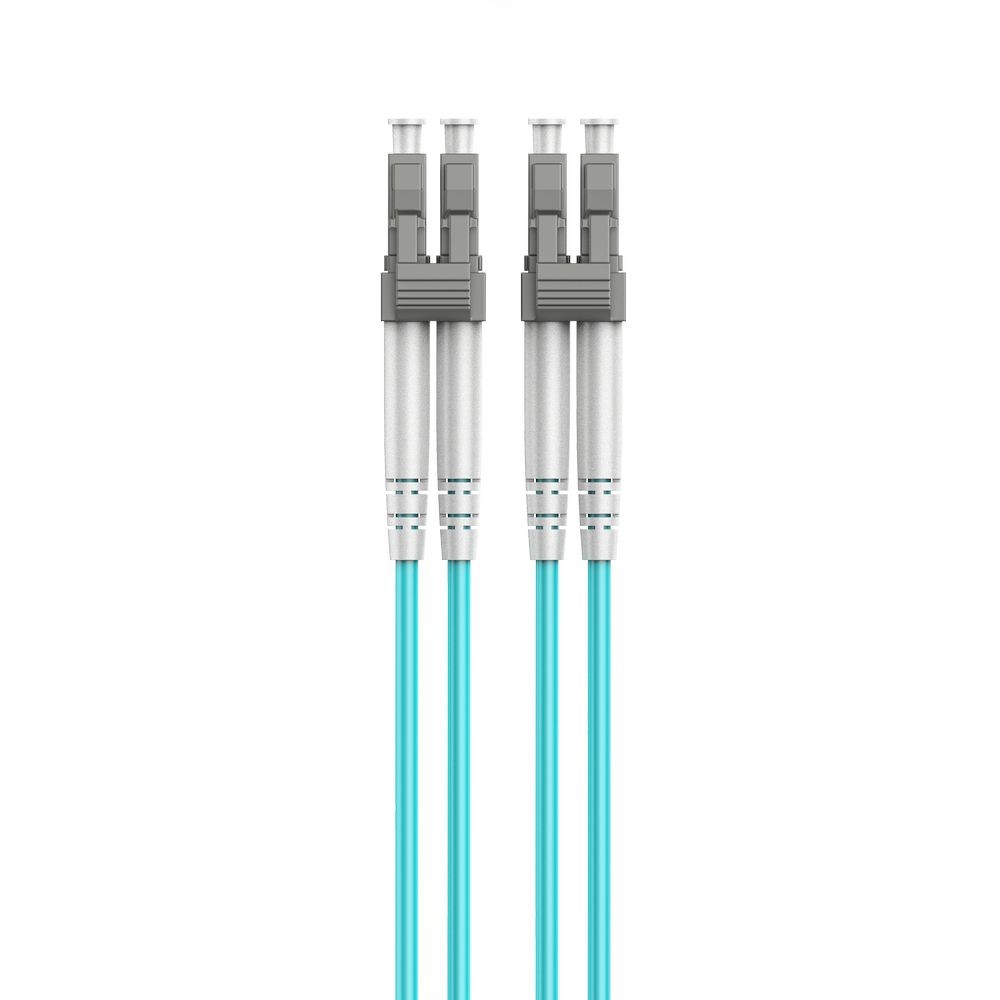

• Konstrukcja duplex — Dwa włókna umożliwiają realizację połączeń światłowodowych wymagających konfiguracji duplex.
• Powłoka LSZH — Zastosowanie powłoki o klasie LSZH pozwala uwzględnić wymagania instalacji, w których istotny jest określony rodzaj materiału kabla.

Zastosowanie produktu

Kabel światłowodowy OM4 duplex może być wykorzystywany do realizacji szybkich połączeń w infrastrukturze sieciowej. Jest przeznaczony dla zastosowań, w których kompatybilne urządzenia komunikują się za pośrednictwem wielomodowego toru światłowodowego.

• Połączenia urządzeń sieciowych — Do łączenia kompatybilnego sprzętu wyposażonego w odpowiednie interfejsy światłowodowe LC.
• Sieci 10 Gb/s — Do realizacji połączeń w infrastrukturze obsługującej transmisję 10 Gb/s.
• Sieci 25 Gb/s — Do zastosowań wymagających połączeń zgodnych z transmisją 25 Gb/s.
• Sieci 40 Gb/s — Do realizacji kompatybilnych połączeń wykorzystujących transmisję 40 Gb/s.
• Sieci 100 Gb/s — Do zastosowań w odpowiednio przygotowanej infrastrukturze obsługującej transmisję do 100 Gb/s.

Przed zakupem należy sprawdzić zgodność urządzeń z wielomodowym włóknem OM4, złączami LC UPC oraz wymaganą szybkością transmisji.

Specyfikacja produktu

Dane podstawowe:

• Marka: Cablexpert
• Model: CFO-MDOM4-LC/LC-20M

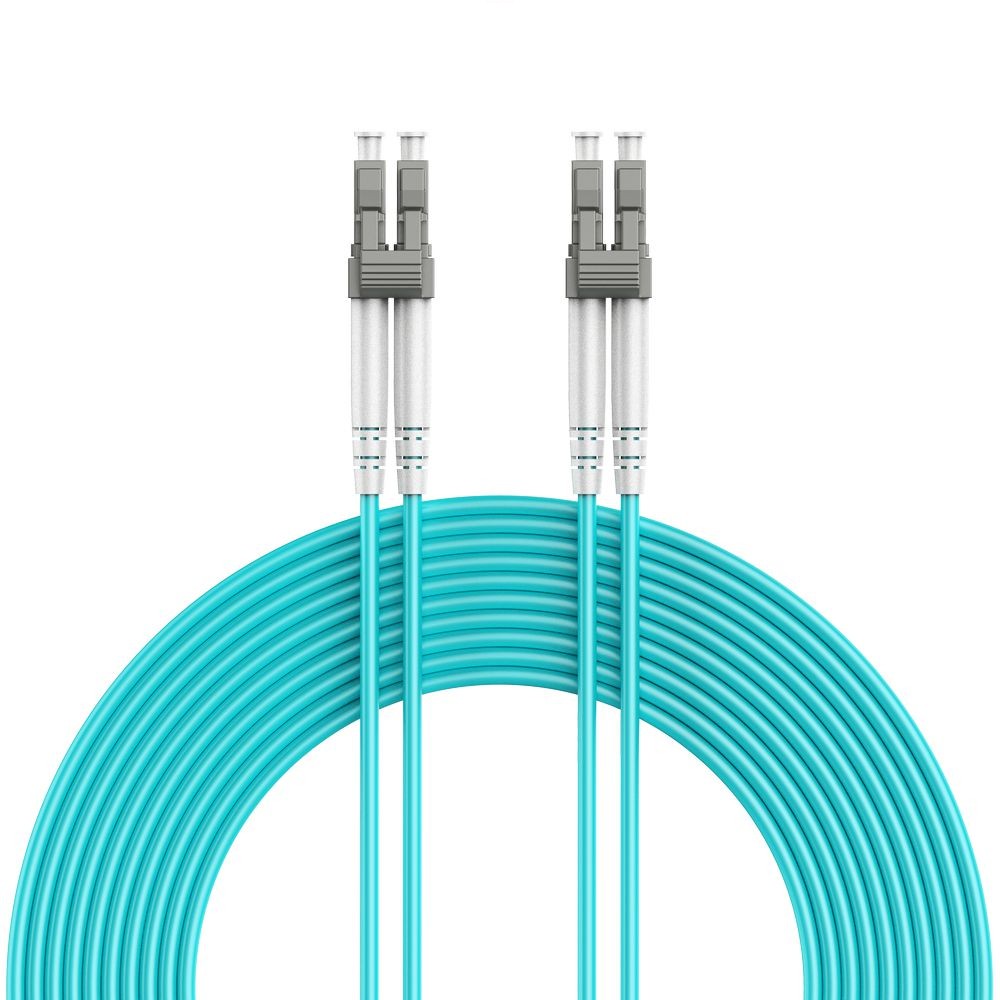

• Typ produktu: kabel światłowodowy wielomodowy duplex OM4
• Typ: OM4 Duplex, wielomodowy
• Włókno: 50/125 µm

Parametry optyczne i transmisyjne:

• Złącze 1: LC UPC (m)
• Złącze 2: LC UPC (m)
• Tłumienie wtrąceniowe: ≤0,3 dB
• Strata odbiciowa: ≥20 dB
• Długość fali: 850/1300 nm
• Tłumienie przy 850 nm: 3,0 dB/km
• Tłumienie przy 1300 nm: 1,0 dB/km
• Zgodność sieciowa: 1 Gb/s (gigabit), 10 Gb/s, 25 Gb/s, 40 Gb/s, 100 Gb/s
• Test wstawiania i ciągnięcia (1000 razy): <0,3 dB

Parametry fizyczne:

• Ocena ogniowa: LSZH
• Temperatura pracy: -20°C do 60°C
• Długość kabla: 0,5 m

Kompatybilność

Kabel jest przeznaczony do połączeń wykorzystujących wielomodową infrastrukturę światłowodową OM4. Do prawidłowego zastosowania wymagane jest dopasowanie interfejsów, rodzaju włókna oraz parametrów całego toru światłowodowego.

Kompatybilne urządzenia:

• Kompatybilne urządzenia sieciowe wyposażone w odpowiednie interfejsy światłowodowe LC.
• Sprzęt sieciowy pracujący z wielomodowym włóknem OM4 50/125 µm.
• Urządzenia obsługujące transmisję 1 Gb/s, 10 Gb/s, 25 Gb/s, 40 Gb/s lub 100 Gb/s, zgodnie z wymaganiami całego połączenia.

Wymagane złącza lub standardy:

• Interfejsy zgodne ze złączami LC UPC.
• Wielomodowa infrastruktura światłowodowa OM4.
• Włókno odpowiadające konfiguracji 50/125 µm.

Na co zwrócić uwagę przed zakupem:

• Sprawdź, czy urządzenia posiadają odpowiednie interfejsy światłowodowe.
• Zweryfikuj zgodność z włóknem wielomodowym OM4.
• Przy planowanej szybkości transmisji sprawdź możliwości urządzeń aktywnych i pozostałych elementów toru.

Ograniczenia kompatybilności:

• Dane produktu nie wskazują konkretnych modeli urządzeń ani producentów kompatybilnego sprzętu.
• Sama obecność portu LC nie potwierdza pełnej zgodności. Należy uwzględnić typ włókna, wariant złącza oraz wymagania urządzeń po obu stronach połączenia.

Wskazówki dotyczące wyboru

Przy wyborze kabla światłowodowego należy dopasować przewód do rodzaju włókna, interfejsów urządzeń i sposobu wykonania całego połączenia. Szczególne znaczenie ma zgodność elementów infrastruktury, ponieważ parametry pojedynczego przewodu nie określają możliwości całego toru.

Na co zwrócić uwagę przy wyborze?

• Rodzaj włókna — Ustal, czy infrastruktura wykorzystuje włókno wielomodowe, czy jednomodowe. Kabel musi odpowiadać rodzajowi włókna obsługiwanemu przez urządzenia i pozostałe elementy toru.
• Wariant złączy — Sprawdź wymagany typ złącza po obu stronach połączenia, w tym wariant polerowania. Samo oznaczenie LC nie zawsze wystarcza do potwierdzenia zgodności.
• Konfiguracja duplex — Jeżeli połączenie wymaga dwóch włókien, zweryfikuj, czy urządzenia i infrastruktura są przygotowane do pracy w konfiguracji duplex.
• Przepustowość infrastruktury — Porównaj wymaganą szybkość transmisji z możliwościami urządzeń aktywnych, modułów i pozostałych elementów toru.
• Długość trasy — Zmierz rzeczywistą trasę prowadzenia przewodu, uwzględniając sposób jego ułożenia oraz dostępne miejsce na wykonanie połączenia.
• Parametry optyczne — W zastosowaniach wymagających określonych parametrów warto porównać tłumienie wtrąceniowe, stratę odbiciową oraz tłumienie włókna.
• Warunki pracy — Przy instalacji w miejscach o zmiennej temperaturze należy sprawdzić zakres pracy przewodu. W przypadku szczególnych wymagań instalacyjnych warto również uwzględnić klasę powłoki.

Najczęściej zadawane pytania (FAQ)

Czy kabel będzie odpowiedni do każdego urządzenia z portem LC?

Nie. O zgodności decyduje nie tylko rodzaj złącza, ale również typ zastosowanego włókna i wymagania urządzenia. Przed zakupem należy potwierdzić obsługę wielomodowego włókna OM4 oraz LC UPC.

Czy można wykorzystać ten przewód w sieci o niższej szybkości transmisji?

Tak. Dane produktu wskazują zastosowanie w sieciach 1 Gb/s, 10 Gb/s, 25 Gb/s, 40 Gb/s i 100 Gb/s. Rzeczywista szybkość połączenia zależy jednak od urządzeń i pozostałych elementów infrastruktury.

Czy każde złącze LC jest kompatybilne ze złączem LC UPC?

Nie należy zakładać takiej zgodności wyłącznie na podstawie oznaczenia LC. Przed podłączeniem trzeba sprawdzić wymagany wariant złącza oraz jego polerowanie po stronie urządzenia.

Czy konstrukcja duplex ma znaczenie przy podłączaniu urządzeń?

Tak. Przewód duplex wykorzystuje dwa włókna, dlatego sposób jego podłączenia musi odpowiadać konfiguracji interfejsów światłowodowych urządzeń. Szczegółowe wymagania należy sprawdzić w dokumentacji stosowanego sprzętu.

Czy można użyć kabla OM4 z infrastrukturą jednomodową?

Dane produktu dotyczą włókna wielomodowego OM4 50/125 µm. Nie należy zakładać zgodności z infrastrukturą przeznaczoną wyłącznie do transmisji jednomodowej bez potwierdzenia takiej możliwości.

Czy kabel wymaga samodzielnego montażu złączy?

Nie. Złącza LC UPC są zintegrowane z przewodem po obu stronach, więc nie trzeba samodzielnie zakańczać włókna przed wykonaniem połączenia.

Czy kabel można stosować w podwyższonej lub obniżonej temperaturze?

Produkt został określony do pracy w zakresie od -20°C do 60°C. Przy zastosowaniu poza tym zakresem należy sprawdzić wymagania konkretnej instalacji oraz urządzeń.
