Krótki opis produktu

Kabel światłowodowy Cablexpert OM4 duplex to wielomodowy przewód przeznaczony do wykonywania szybkich połączeń w infrastrukturze sieciowej. Obsługa transmisji do 100 Gb/s pozwala wykorzystać go w połączeniach wymagających wysokiej przepustowości i niskich strat sygnału. Sprawdzi się w sieciach komputerowych, centrach danych oraz infrastrukturze serwerowej wykorzystującej światłowody wielomodowe. Zastosowane włókno 50/125 µm oraz złącza LC UPC umożliwiają podłączenie kompatybilnych urządzeń i modułów światłowodowych.

Najważniejsze zalety

✓ Wysoka przepustowość

Obsługa transmisji do 100 Gb/s pozwala wykorzystać przewód w sieciach wymagających szybkiego przesyłania dużych ilości danych.

✓ Włókno wielomodowe OM4

Konstrukcja OM4 pozwala stosować kabel w kompatybilnych torach światłowodowych wykorzystujących tę klasę włókna.

✓ Połączenie duplex

Dwa włókna światłowodowe umożliwiają realizację połączeń wymagających transmisji z wykorzystaniem pary włókien.

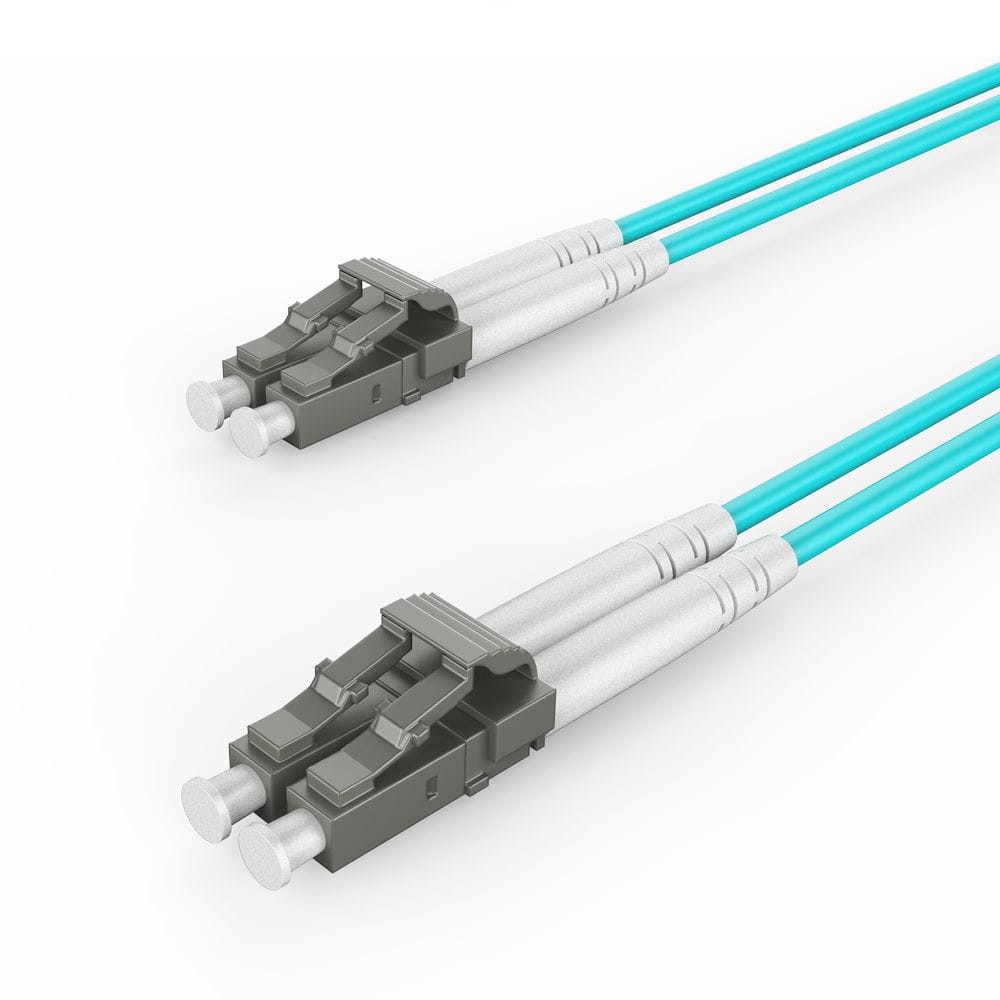

✓ Złącza LC UPC

Zintegrowane złącza LC UPC ułatwiają podłączenie przewodu do kompatybilnych urządzeń i elementów infrastruktury światłowodowej.

✓ Obsługa różnych prędkości

Kabel może być stosowany w sieciach 1 Gb/s, 10 Gb/s, 25 Gb/s, 40 Gb/s i 100 Gb/s, pod warunkiem zgodności pozostałych elementów toru transmisyjnego.

✓ Powłoka LSZH

Klasyfikacja LSZH ogranicza emisję dymu i szkodliwych gazów podczas oddziaływania wysokiej temperatury.

Zastosowanie produktu

Kabel światłowodowy wielomodowy OM4 duplex jest przeznaczony do wykonywania połączeń w infrastrukturze wykorzystującej światłowody wielomodowe. Może być stosowany przez administratorów sieci, instalatorów oraz użytkowników infrastruktury teleinformatycznej, w której wymagane są połączenia światłowodowe.

• Połączenia urządzeń sieciowych
  Do łączenia kompatybilnych elementów infrastruktury wyposażonych w odpowiednie interfejsy światłowodowe LC.
• Centra danych
  Do wykonywania połączeń między elementami infrastruktury teleinformatycznej wykorzystującymi wielomodowe okablowanie światłowodowe.
• Infrastruktura serwerowa
  Do łączenia kompatybilnego sprzętu serwerowego i sieciowego posiadającego odpowiednie interfejsy światłowodowe.
• Szybkie sieci komputerowe
  Do infrastruktury wykorzystującej transmisję 1 Gb/s, 10 Gb/s, 25 Gb/s, 40 Gb/s lub 100 Gb/s, jeżeli pozostałe elementy toru są zgodne.
• Rozbudowa infrastruktury sieciowej
  Do modernizacji istniejących połączeń światłowodowych wykorzystujących kompatybilne rozwiązania OM4 duplex.

Przed zakupem warto sprawdzić, czy urządzenia po obu stronach połączenia obsługują światłowód wielomodowy OM4 oraz posiadają kompatybilne złącza LC UPC. Należy również uwzględnić wymagania całego toru transmisyjnego.

Specyfikacja produktu

Dane podstawowe:

• Producent: cablexpert
• Model: CFO-MDOM4-LC/LC-2M
• Typ: OM4 Duplex, wielomodowy
• Włókno: 50/125 µm
• Ocena ogniowa: LSZH

Parametry optyczne:

• Tłumienie wtrąceniowe: ≤0,3 dB
• Strata odbiciowa: ≥20 dB
• Długość fali: 850/1300 nm
• Tłumienie przy 850 nm: 3,0 dB/km
• Tłumienie przy 1300 nm: 1,0 dB/km

Transmisja:

• Maksymalna szybkość przesyłania danych: do 100 Gb/s
• Zgodność sieciowa: 1 Gb/s, 10 Gb/s, 25 Gb/s, 40 Gb/s, 100 Gb/s

Złącza:

• Złącze 1: LC UPC (m)
• Złącze 2: LC UPC (m)

Parametry mechaniczne:

• Test wstawiania i ciągnięcia: 1000 razy <0,3 dB
• Temperatura pracy: -20°C do 60°C
• Długość kabla: 0.5 m

Kompatybilność

Kabel jest przeznaczony do połączeń światłowodowych wykorzystujących wielomodowe włókno OM4 oraz złącza LC UPC. Prawidłowe zastosowanie wymaga zgodności rodzaju włókna, interfejsów oraz parametrów optycznych z urządzeniami i modułami znajdującymi się po obu stronach połączenia.

Kompatybilne urządzenia:

• Urządzenia sieciowe wyposażone w interfejsy światłowodowe kompatybilne ze złączami LC UPC.
• Sprzęt wykorzystujący wielomodową infrastrukturę OM4.
• Moduły i urządzenia sieciowe przeznaczone do pracy z połączeniami wielomodowymi o wymaganej szybkości transmisji.

Wymagane złącza lub standardy:

• Złącza LC UPC po stronie podłączanych urządzeń lub elementów infrastruktury.
• Wielomodowe włókno światłowodowe 50/125 µm zgodne z OM4.
• Moduły optyczne kompatybilne z włóknem wielomodowym OM4.
• Przy określonej przepustowości urządzenia i moduły muszą obsługiwać wymaganą szybkość transmisji.

Na co zwrócić uwagę przed zakupem:

• Sprawdź typ interfejsów światłowodowych po obu stronach połączenia.
• Zweryfikuj, czy infrastruktura wykorzystuje wielomodowe włókno OM4.
• Przy transmisji 40 Gb/s lub 100 Gb/s sprawdź zgodność całego toru optycznego, w tym zastosowanych modułów i urządzeń.

Ograniczenia kompatybilności:

• Samo złącze LC nie potwierdza zgodności z każdym rodzajem światłowodu.
• Kabel OM4 jest przeznaczony do infrastruktury wielomodowej, a nie do połączeń wymagających włókna jednomodowego.
• Rzeczywista szybkość transmisji zależy od zgodności wszystkich elementów toru.

Wskazówki dotyczące wyboru

W przypadku kabli światłowodowych dobór przewodu powinien uwzględniać wymagania całego toru optycznego, a nie tylko rodzaj złącza. Szczególne znaczenie mają typ włókna, klasa OM, konfiguracja duplex lub simplex, kompatybilność modułów oraz planowana przepustowość.

Na co zwrócić uwagę przy wyborze?

Typ włókna

Ustal, czy infrastruktura wykorzystuje światłowód wielomodowy, czy jednomodowy. Są to różne rozwiązania i nie należy dobierać ich zamiennie bez potwierdzenia zgodności z urządzeniami oraz modułami optycznymi.

Klasa OM

W instalacjach wielomodowych sprawdź wymaganą klasę, np. OM3 lub OM4. Wybór powinien odpowiadać wymaganiom stosowanych transceiverów i planowanej infrastruktury.

Rodzaj złącza

Porównaj oznaczenia złączy po obu stronach połączenia. Sam format LC nie zawsze wystarcza do potwierdzenia zgodności, ponieważ znaczenie może mieć również sposób polerowania.

Duplex czy simplex

Określ, czy połączenie wymaga jednego, czy dwóch włókien. Pozwala to dobrać konstrukcję przewodu odpowiednią do konkretnego toru optycznego.

Wymagana przepustowość

Dobierz przewód do docelowej szybkości sieci. Przy wysokich przepustowościach sprawdź również zgodność urządzeń, transceiverów i pozostałych elementów toru.

Długość przewodu

Zmierz rzeczywistą trasę między urządzeniami i uwzględnij sposób prowadzenia przewodu. Zbyt krótki kabel może uniemożliwić wykonanie połączenia, a nadmierny zapas utrudniać organizację infrastruktury.

Planowana modernizacja

Jeżeli sieć będzie rozbudowywana, uwzględnij przyszłe wymagania dotyczące przepustowości oraz infrastruktury optycznej. Pozwala to ograniczyć ryzyko konieczności wymiany okablowania podczas późniejszej modernizacji.

Najczęściej zadawane pytania (FAQ)

Czy ten kabel można podłączyć do dowolnego portu światłowodowego?

Nie. Zgodność wymaga jednoczesnego dopasowania interfejsu oraz rodzaju zastosowanego włókna. W tym modelu zastosowano złącza LC UPC i włókno wielomodowe OM4.

Czy kabel OM4 można zastosować w sieci wykorzystującej inne włókno?

Nie należy zakładać takiej zgodności wyłącznie na podstawie pasującego złącza. Przed instalacją należy sprawdzić wymagania urządzeń, modułów optycznych oraz całego toru światłowodowego.

Czy złącze LC UPC można łączyć ze złączem LC innego typu?

Samo oznaczenie LC nie jest wystarczające do potwierdzenia zgodności. Należy sprawdzić dokładny typ złącza oraz wymagania portów i elementów infrastruktury, w tym sposób polerowania.

Czy przewód nadaje się do transmisji 100 Gb/s?

Dane produktu wskazują zgodność z sieciami 100 Gb/s. Uzyskanie takiej szybkości wymaga jednak zgodności urządzeń, modułów optycznych oraz pozostałych elementów toru transmisyjnego.

Czy przewód można wielokrotnie podłączać i odłączać?

Produkt przeszedł test wstawiania i ciągnięcia obejmujący 1000 cykli przy wartości <0,3 dB. Parametr ten opisuje wynik testu i nie oznacza nieograniczonej liczby cykli użytkowania.

Czy kabel można stosować w różnych temperaturach?

Tak, określony zakres temperatury pracy wynosi od -20°C do 60°C. Poza tym zakresem nie należy zakładać zachowania parametrów określonych dla produktu.

Czy kabel wymaga dodatkowych adapterów?

Sam przewód posiada zintegrowane złącza LC UPC po obu stronach. Dodatkowe elementy mogą być potrzebne, jeżeli podłączane urządzenia nie mają odpowiednich interfejsów lub wymagają innego rozwiązania połączeniowego.
