Najważniejsze zalety

✓ Ograniczenie zakłóceń
Podwójne ekranowanie par i całego przewodu pomaga ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję danych.

✓ Wysoka częstotliwość pracy
Pasmo do 500 MHz pozwala wykorzystać przewód w połączeniach wymagających odpowiednich parametrów transmisji.

✓ Miedziany przewodnik
Przewodnik wykonany z miedzi zapewnia konstrukcję przeznaczoną do przewodowych połączeń sieciowych.

✓ Zabezpieczone końcówki
Zalewane końcówki chronią miejsca zakończenia przewodu podczas jego użytkowania i podłączania.

✓ Powłoka LSZH
Materiał Low Smoke Zero Halogen ogranicza emisję dymu i halogenów podczas oddziaływania wysokiej temperatury.

✓ Pozłacane styki
Pozłacane styki stanowią element wykonania złączy przewodu i wspierają odpowiednie połączenie elektryczne.

✓ Zgodność ze standardem
Zgodność z ANSI/TIA/EIA-568B pozwala uwzględnić przewód w instalacjach wykorzystujących ten standard.

Zastosowanie produktu

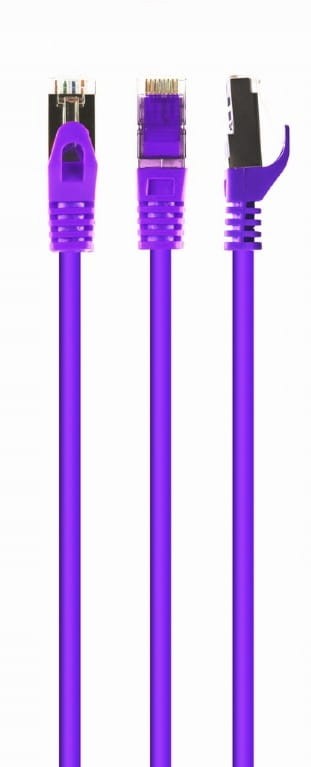

Cablexpert PP6A-LSZHCU-V-1M jest przeznaczony do wykonywania połączeń w infrastrukturze sieciowej wykorzystującej przewody kategorii 6A. Może być stosowany przy budowie i rozbudowie instalacji, w których urządzenia oraz pozostałe elementy toru transmisyjnego obsługują wymagane standardy.

• Połączenia urządzeń sieciowych — patchcord może służyć do łączenia kompatybilnych urządzeń wyposażonych w odpowiednie interfejsy do przewodowej komunikacji sieciowej.
• Szafy i punkty dystrybucyjne — długość 1 m sprawdzi się przy wykonywaniu krótkich połączeń pomiędzy elementami infrastruktury sieciowej.
• Rozbudowa istniejącej sieci — przewód może być wykorzystany podczas dodawania nowych połączeń lub wymiany używanego patchcordu w instalacji.
• Instalacje wymagające ekranowania — konstrukcja przewodu znajduje zastosowanie tam, gdzie istotne jest ograniczenie wpływu zakłóceń na transmisję danych.
• Połączenia w infrastrukturze zgodnej z ANSI/TIA/EIA-568B — przewód może być uwzględniony w instalacjach wykorzystujących ten standard, jeśli pozostałe komponenty są z nim zgodne.

Przed zakupem warto sprawdzić wymagania całego toru transmisyjnego, w tym standard obsługiwany przez urządzenia i pozostałe elementy okablowania. Dane produktu nie zawierają listy konkretnych modeli urządzeń, dlatego kompatybilność należy ocenić na podstawie zastosowanych interfejsów i standardów.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert
• Model: PP6A-LSZHCU-V-1M
• Typ produktu: patchcord
• Kategoria: kategoria 6A
• Kolor: fioletowy

Parametry techniczne:

• Typ: SSTP (podwójnie ekranowany)
• Pasmo częstotliwości: maks. 500 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B
• Przewodnik: AWG 27 (przewód 7 x 0,135 mm), CU
• Izolacja przewodu: FM-PE 1,0 mm
• Ekranowanie: folia AL + ekran z oplotu (16 x 4/0,12 mm)
• Wypełniacz LDPE: tak
• Taśma poliestrowa: tak
• Przewód spustowy: nie dotyczy
• Materiał kurtki: LSZH
• Splot kurtki: brak
• Średnica zewnętrzna płaszcza: 6,2 mm
• Pozłacane styki: tak
• Zalewane końcówki: tak

Parametry fizyczne:

• Długość: 1 m

Kompatybilność

Patchcord jest przeznaczony do połączeń w przewodowej infrastrukturze sieciowej. Można go stosować z urządzeniami i elementami sieci, które posiadają odpowiedni interfejs oraz są zgodne z wymaganiami zastosowanego standardu.

Kompatybilne urządzenia:

• Urządzenia sieciowe wyposażone w odpowiednie porty do przewodowych połączeń sieciowych.
• Elementy infrastruktury sieciowej przeznaczone do współpracy z okablowaniem kategorii 6A.

Wymagane złącza lub standardy:

• Urządzenie po drugiej stronie połączenia musi posiadać odpowiedni interfejs zgodny z zastosowanym patchcordem.
• W instalacjach wykorzystujących ANSI/TIA/EIA-568B pozostałe elementy toru powinny zachowywać zgodność z tym standardem.
• Jeżeli wymagane jest ekranowanie całego toru, należy uwzględnić zgodność pozostałych elementów instalacji z zastosowanym rozwiązaniem ekranowanym.

Na co zwrócić uwagę przed zakupem:

• Sprawdź rodzaj portów w urządzeniach, które mają zostać połączone.
• Zweryfikuj zgodność urządzeń i pozostałego okablowania z wymaganiami planowanej instalacji.
• Przy modernizacji istniejącej sieci sprawdź parametry całego toru transmisyjnego, a nie tylko wymienianego przewodu.

Ograniczenia kompatybilności:

• Dostępne dane produktu nie zawierają listy konkretnych modeli urządzeń kompatybilnych z patchcordem.
• Sama zgodność przewodu z określoną kategorią lub standardem nie potwierdza kompatybilności z każdym urządzeniem sieciowym.
• Rzeczywiste możliwości połączenia zależą również od parametrów pozostałych komponentów infrastruktury.

Wskazówki dotyczące wyboru

Przy wyborze patchcordu sieciowego warto ocenić nie tylko kategorię przewodu, ale przede wszystkim wymagania całego toru transmisyjnego. Odpowiedni dobór pozwala uniknąć sytuacji, w której parametry kabla przewyższają możliwości urządzeń lub pozostałego okablowania.

Na co zwrócić uwagę przy wyborze?

Standard całej instalacji
Sprawdź standard wykorzystywany przez urządzenia, gniazda, moduły i pozostałe przewody. Patchcord powinien być dobrany do wymagań całego toru, ponieważ pojedynczy element nie zmieni możliwości pozostałej infrastruktury.

Rodzaj ekranowania
Przy instalacji w pobliżu źródeł zakłóceń elektromagnetycznych warto sprawdzić, czy potrzebny jest przewód ekranowany. Istotna jest również konstrukcja pozostałych elementów toru, ponieważ skuteczność zastosowanego rozwiązania zależy od całej instalacji.

Wymagana przepustowość
Porównaj wymagania sieci z możliwościami wszystkich jej komponentów. Przy modernizacji infrastruktury warto sprawdzić nie tylko patchcord, ale także urządzenia aktywne oraz pozostałe odcinki okablowania.

Długość przewodu
Zmierz odległość między urządzeniami lub elementami infrastruktury przed zakupem. Uwzględnij sposób prowadzenia kabla i pozostaw niewielki zapas potrzebny do wygodnego podłączenia, unikając jednocześnie nadmiaru przewodu.

Rodzaj przewodnika
Jeżeli porównujesz różne patchcordy, sprawdź materiał przewodnika oraz oznaczenie AWG. Informacje te pozwalają odróżnić konstrukcje o różnych parametrach fizycznych i ułatwiają porównanie ofert.

Powłoka przewodu
W instalacjach, dla których istotny jest rodzaj materiału powłoki, sprawdź wymagania dotyczące kabli LSZH. Nie należy zakładać, że konkretny rodzaj powłoki jest wymagany w każdej instalacji — znaczenie mają warunki danego miejsca.

Zgodność z normą
Jeżeli instalacja jest wykonywana według określonego standardu, zweryfikuj zgodność wszystkich stosowanych komponentów. Warto sprawdzić dokumentację urządzeń i elementów infrastruktury zamiast opierać wybór wyłącznie na oznaczeniu kategorii przewodu.

Najczęściej zadawane pytania (FAQ)

Czy ten patchcord można podłączyć do dowolnego urządzenia sieciowego?

Nie można potwierdzić kompatybilności z każdym urządzeniem na podstawie dostępnych danych. Przed zakupem należy sprawdzić, czy urządzenie posiada odpowiedni interfejs do przewodowego połączenia sieciowego oraz czy pozostałe elementy instalacji spełniają wymagania danego połączenia.

Czy do użycia patchcordu potrzebne są dodatkowe akcesoria?

Sam produkt jest przewodem przeznaczonym do wykonywania połączeń sieciowych. Dostępne dane nie wskazują na konieczność stosowania dodatkowych akcesoriów, jednak wymagane elementy zależą od urządzeń oraz konfiguracji konkretnej instalacji.

Czy kategoria 6A oznacza, że cała sieć będzie działać z parametrami tej kategorii?

Nie. Parametry całego połączenia zależą również od urządzeń, gniazd, modułów i pozostałych przewodów wykorzystanych w torze transmisyjnym. Zastosowanie pojedynczego patchcordu kategorii 6A nie zmienia parametrów pozostałych komponentów.

Czy ekranowany patchcord wymaga odpowiednio przygotowanej instalacji?

Wybór ekranowanego przewodu warto powiązać z konstrukcją pozostałych elementów toru sieciowego. Jeżeli instalacja ma określone wymagania dotyczące ekranowania, należy sprawdzić zgodność całego toru, a nie tylko samego przewodu.

Czy długość 1 m będzie odpowiednia do każdego zastosowania?

Nie. Dobór długości zależy od odległości pomiędzy łączonymi elementami infrastruktury. Przed zakupem warto zmierzyć potrzebny dystans i uwzględnić sposób prowadzenia przewodu.

Czy można użyć tego przewodu do wymiany starszego patchcordu?

Tak, pod warunkiem że nowy przewód odpowiada wymaganiom istniejącej instalacji. Przed wymianą należy zweryfikować interfejsy urządzeń, kategorię toru oraz wymagany standard połączenia.

Czy pozłacane styki mają wpływ na kompatybilność z urządzeniami?

Sama obecność pozłacanych styków nie określa kompatybilności przewodu z konkretnym urządzeniem. O możliwości zastosowania decydują przede wszystkim odpowiednie interfejsy oraz zgodność standardów połączenia.

Na co zwrócić uwagę przed zakupem tego patchcordu?

Najważniejsze jest sprawdzenie wymagań całego toru transmisyjnego, rodzaju interfejsów oraz potrzebnej długości przewodu. W przypadku instalacji o określonych wymaganiach należy również zweryfikować zgodność pozostałych elementów z zastosowanym standardem.
