Najważniejsze zalety

• Kategoria 5e — pozwala wykorzystać przewód w instalacjach sieciowych opartych na tej kategorii okablowania.
• Konstrukcja UTP — nieekranowana budowa sprawdza się w instalacjach, w których nie jest wymagane dodatkowe ekranowanie.
• Długość 1 m — ułatwia wykonywanie krótkich połączeń bez tworzenia dużego nadmiaru przewodu.
• Pozłacane styki — stanowią element wykonania końcówek przewodu.
• Formowane złącza — konstrukcja złączy została wykonana w formowanej obudowie.
• Przewodnik CCA — zastosowanie przewodnika CCA jest częścią konstrukcji tego modelu.
• Pasmo do 100 MHz — odpowiada parametrom przewidzianym dla kabla kategorii 5e.

Zastosowanie produktu

Cablexpert PP12-1M/Y może być wykorzystywany do wykonywania krótkich połączeń w instalacjach sieciowych korzystających z okablowania kategorii 5e. Sprawdzi się zarówno przy organizacji połączeń w domu i biurze, jak i przy stanowiskach komputerowych oraz innych zastosowaniach wymagających odpowiedniego przewodu sieciowego.

• Połączenia urządzeń sieciowych — do wykonywania połączeń między kompatybilnymi elementami infrastruktury sieciowej.
• Domowa infrastruktura sieciowa — do organizacji krótkich połączeń w instalacjach domowych wykorzystujących kategorię 5e.
• Stanowiska komputerowe — do prowadzenia połączeń sieciowych przy stanowiskach wyposażonych w kompatybilny sprzęt.
• Środowisko biurowe — do organizacji połączeń w instalacjach sieciowych wykorzystywanych w biurach.
• Krótkie odcinki między urządzeniami — długość 1 m jest przeznaczona do połączeń, w których urządzenia znajdują się stosunkowo blisko siebie.

Przed zakupem warto sprawdzić wymagania urządzeń oraz całej instalacji, w której przewód ma zostać zastosowany.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert

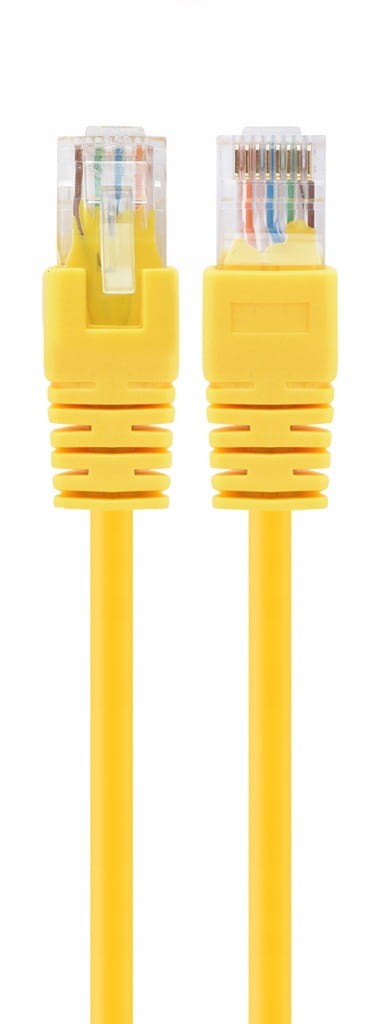

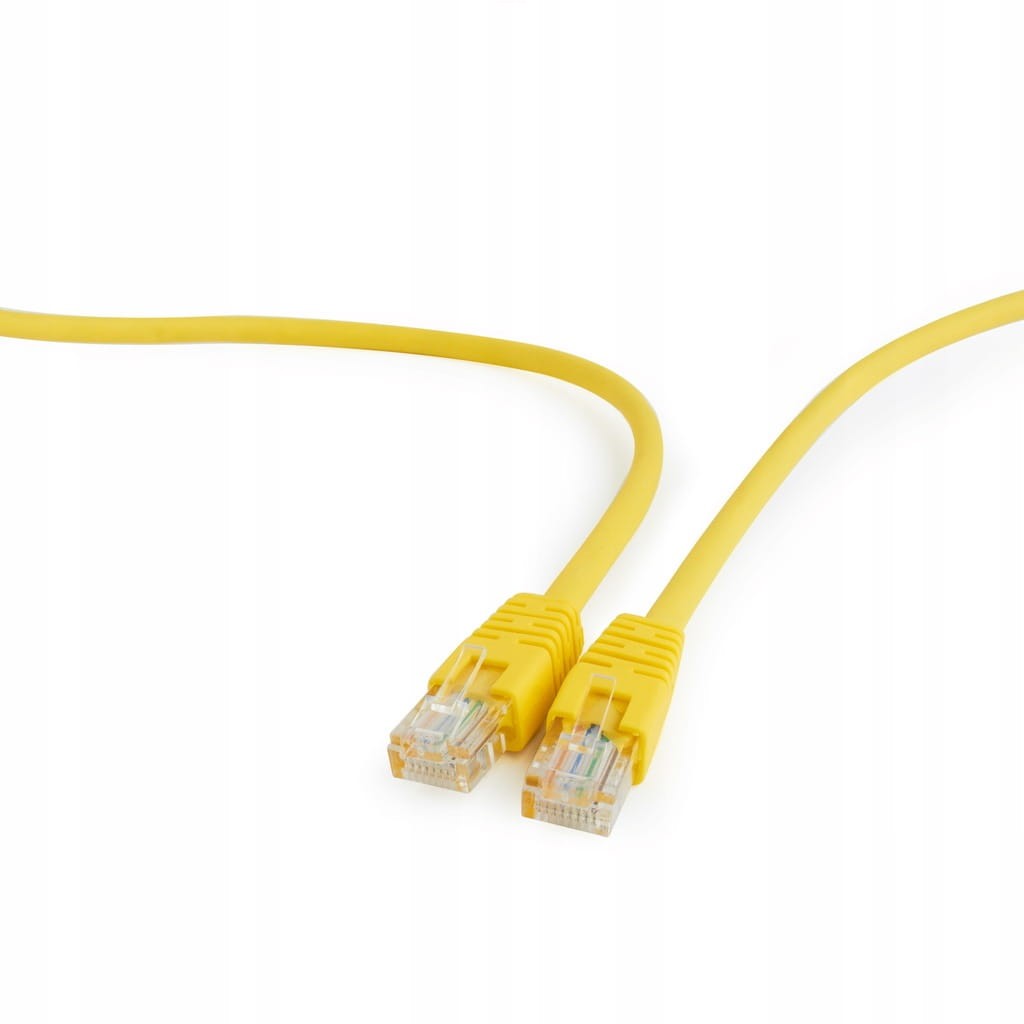

• Model: PP12-1M/Y
• Typ produktu: patchcord kat. 5e UTP
• Kolor: żółty

Parametry techniczne:

• Kategoria: Kategoria rozszerzona 5
• Typ: UTP (nieekranowany)
• Pasmo częstotliwości: maks. 100 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B
• Przewodnik: AWG 26 (przewód 7 x 0,15 mm), CCA
• Izolacja przewodu: HDPE 0,81 mm
• Materiał kurtki: PVC

Parametry fizyczne:

• Średnica zewnętrzna płaszcza: 5,0 mm
• Długość: 1 m
• Pozłacane końcówki
• Formowane złącza

Kompatybilność

Patchcord jest przeznaczony do zastosowania w infrastrukturze wykorzystującej okablowanie kategorii 5e. Prawidłowe zastosowanie wymaga zgodności przewodu z wymaganiami całej instalacji oraz urządzeń, z którymi ma współpracować.

Kompatybilne urządzenia:

• Kompatybilne urządzenia sieciowe przeznaczone do współpracy z odpowiednim przewodem sieciowym.
• Sprzęt komputerowy i sieciowy wykorzystywany w infrastrukturze kategorii 5e.

Wymagane standardy:

• Kategoria 5e.
• Zgodność z ANSI/TIA/EIA-568B.

Na co zwrócić uwagę:

• Przed zakupem należy sprawdzić wymagania urządzeń oraz pozostałych elementów instalacji.
• Należy upewnić się, że sposób wykonania połączenia odpowiada wymaganiom konkretnej infrastruktury.

Ograniczenia kompatybilności:

• Dane źródłowe nie wskazują konkretnych modeli urządzeń ani producentów kompatybilnego sprzętu.
• Nie należy zakładać zgodności z instalacjami wymagającymi innego typu przewodu lub dodatkowego ekranowania bez sprawdzenia ich wymagań.

Wskazówki dotyczące wyboru

Wybierając patchcord sieciowy, należy dopasować go do standardu stosowanego w instalacji oraz warunków prowadzenia przewodu. Znaczenie mają również długość, rodzaj konstrukcji oraz materiał przewodnika.

Na co zwrócić uwagę przy wyborze?

Kategoria okablowania

Sprawdź kategorię wymaganą przez instalację i porównaj ją z kategorią pozostałych elementów infrastruktury. Pozwala to uniknąć zastosowania przewodu niedopasowanego do założeń danej sieci.

Typ przewodu

Przewody UTP są nieekranowane. Jeżeli instalacja ma szczególne wymagania dotyczące ochrony przed zakłóceniami, przed zakupem należy sprawdzić, czy potrzebny jest przewód ekranowany.

Materiał przewodnika

Przy porównywaniu patchcordów warto sprawdzić materiał zastosowany w żyłach. Ma to znaczenie zwłaszcza wtedy, gdy dokumentacja instalacji określa wymagania dotyczące rodzaju przewodnika.

Długość

Dobierz długość do rzeczywistej odległości między punktami połączenia. Zbyt krótki przewód może ograniczyć możliwość wykonania połączenia, natomiast zbyt długi może powodować niepotrzebny nadmiar kabla.

Warunki prowadzenia

Uwzględnij miejsce zastosowania przewodu oraz sposób jego prowadzenia. Przy wyborze warto wziąć pod uwagę dostępne miejsce i wymagania infrastruktury, w której patchcord będzie używany.

Standard instalacji

Sprawdź standard obowiązujący w całej instalacji, a nie tylko parametry samego patchcordu. Zgodność poszczególnych elementów ma znaczenie dla prawidłowego wykonania połączenia.

Planowana rozbudowa

Jeżeli infrastruktura ma być w przyszłości zmieniana lub rozbudowywana, przed zakupem warto uwzględnić wymagania, które mogą pojawić się przy kolejnych połączeniach.

Najczęściej zadawane pytania (FAQ)

Czy ten patchcord będzie odpowiedni do każdej instalacji sieciowej?

Nie można tego potwierdzić dla każdej instalacji. Przed zakupem należy sprawdzić wymagania konkretnej infrastruktury, w szczególności stosowaną kategorię okablowania i sposób wykonania połączeń.

Czy przewód UTP nadaje się do instalacji w pobliżu źródeł zakłóceń?

UTP jest konstrukcją nieekranowaną. Jeżeli miejsce prowadzenia przewodu jest narażone na zakłócenia elektromagnetyczne, należy sprawdzić, czy instalacja nie wymaga dodatkowego ekranowania.

Czy pozłacane styki oznaczają wyższą szybkość transmisji?

Nie. Sam rodzaj wykonania styków nie określa szybkości transmisji całego połączenia. Na uzyskiwane parametry wpływają również urządzenia i pozostałe elementy infrastruktury.

Czy materiał przewodnika powinien mieć znaczenie przy zakupie?

Tak, jeśli wymagania konkretnej instalacji określają rodzaj przewodnika. W takim przypadku należy porównać materiał żył wybranego patchcordu z wymaganiami infrastruktury.

Jak dobrać długość patchcordu?

Najlepiej zmierzyć odległość między punktami, które mają zostać połączone, i uwzględnić sposób prowadzenia przewodu. Długość powinna pozwolić na wykonanie połączenia bez nadmiernego naprężenia i bez dużego, niepotrzebnego zapasu.

Czy można wykorzystać ten przewód przy rozbudowie istniejącej sieci?

Takie zastosowanie zależy od wymagań istniejącej infrastruktury. Przed wykorzystaniem patchcordu należy sprawdzić zgodność jego kategorii, konstrukcji i parametrów z pozostałymi elementami instalacji.

Czy potrzebne są dodatkowe akcesoria?

Dane produktu nie wskazują dodatkowych akcesoriów wymaganych do samego przewodu. Ewentualne elementy potrzebne do wykonania konkretnego połączenia zależą od zastosowanej infrastruktury i urządzeń.

Czy długość przewodu wpływa na jego zastosowanie?

Tak, ponieważ długość determinuje odległość, na jaką można wykonać dane połączenie bez stosowania dodatkowego odcinka. Przed zakupem należy więc uwzględnić rzeczywistą trasę prowadzenia przewodu.
