Najważniejsze zalety

• Skuteczne ekranowanie — Podwójne ekranowanie par i całego przewodu pomaga ograniczyć wpływ zakłóceń na transmisję danych w instalacji sieciowej.

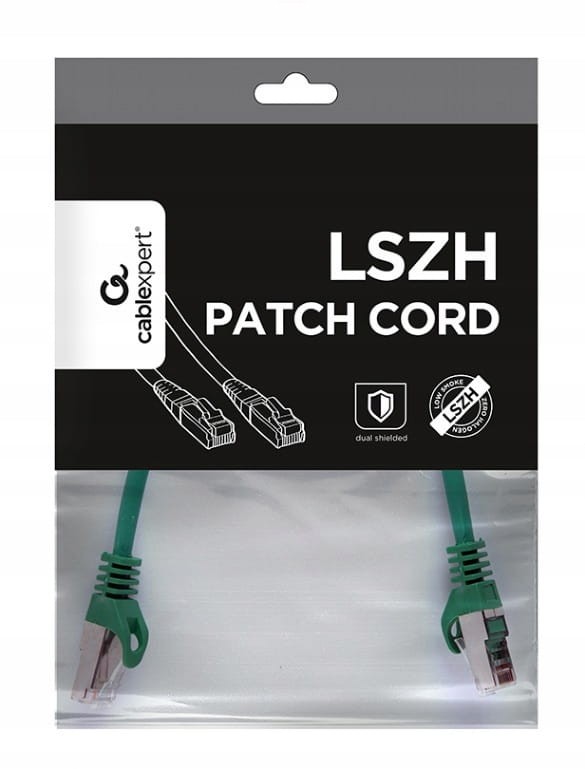

• Powłoka LSZH — Materiał płaszcza ogranicza emisję dymu i nie zawiera halogenów, co może mieć znaczenie w określonych instalacjach.
• Pozłacane styki — Pozłacane styki stanowią cechę powierzchni kontaktowych złączy przy regularnym użytkowaniu patchcordu.

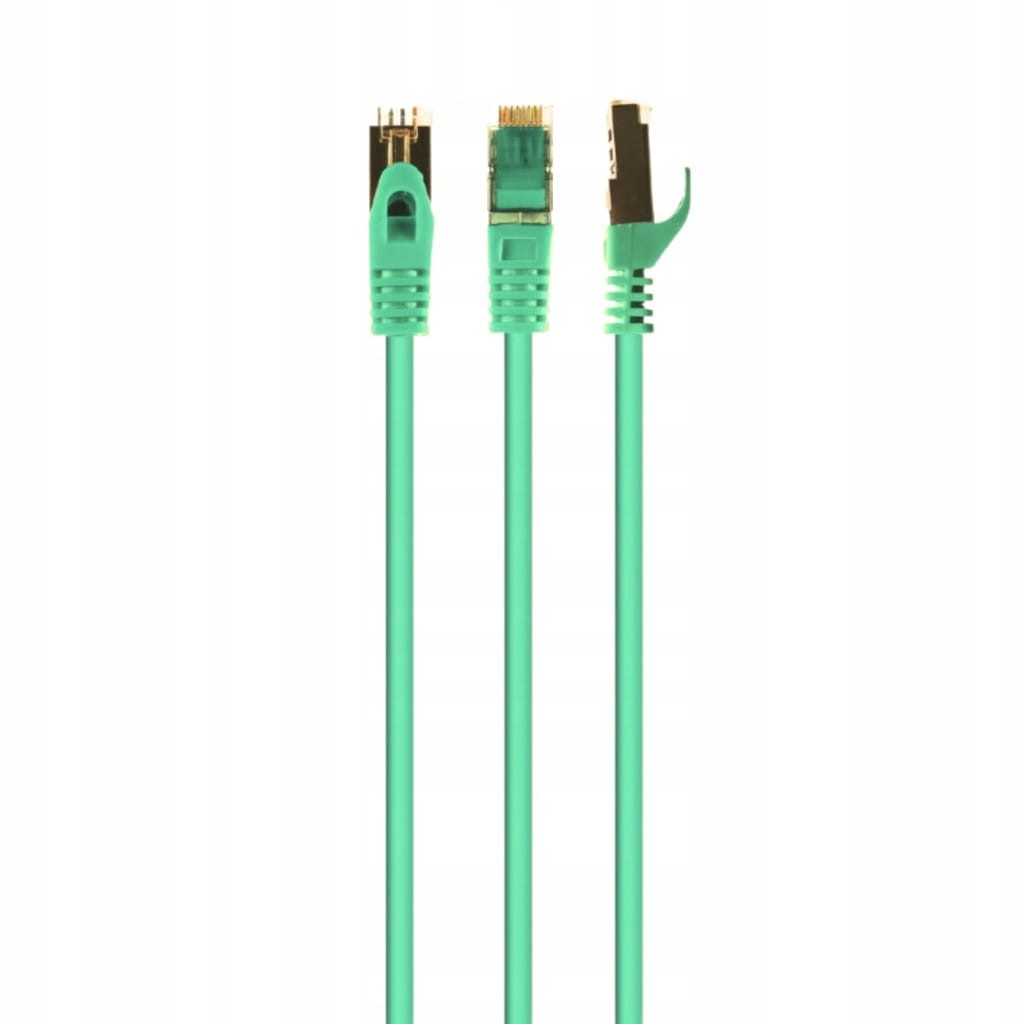

• Zalewane końcówki — Formowane zakończenia chronią miejsca połączenia przewodu ze złączami podczas podłączania i odłączania.
• Kategoria 6A — Przewód jest przeznaczony do infrastruktury sieciowej wymagającej okablowania kategorii 6A.

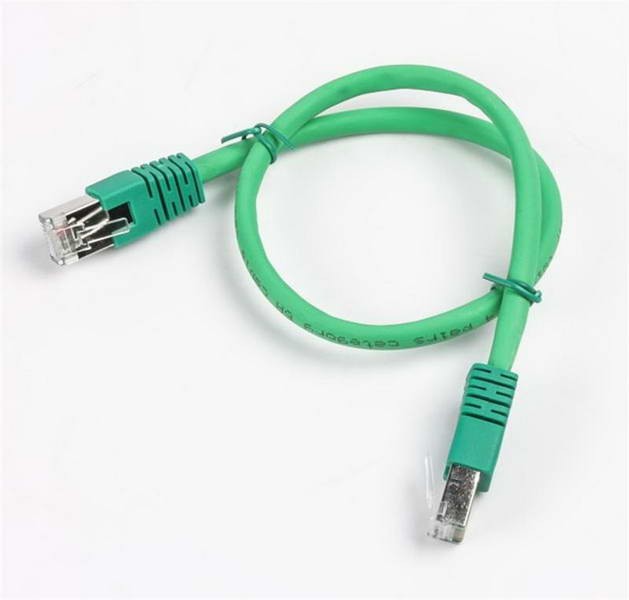

• Krótki odcinek przewodu — Długość 0,25 m pozwala wykonywać krótkie połączenia między elementami infrastruktury bez tworzenia nadmiaru okablowania.

Zastosowanie produktu

Patch cord Cablexpert kat. 6A SFTP jest przeznaczony do wykonywania połączeń w przewodowych sieciach komputerowych. Może być wykorzystywany podczas budowy nowych połączeń, rozbudowy infrastruktury oraz organizacji krótkich połączeń między elementami sieci.

• Sieci komputerowe — Do wykonywania połączeń między kompatybilnymi elementami przewodowej infrastruktury sieciowej.
• Urządzenia sieciowe — Do łączenia kompatybilnego sprzętu wyposażonego w odpowiednie porty sieciowe.
• Szafy sieciowe — Do krótkich połączeń między elementami infrastruktury, gdzie istotne jest ograniczenie ilości zbędnego okablowania.
• Stanowiska komputerowe — Do podłączania kompatybilnego sprzętu sieciowego znajdującego się w obrębie stanowiska pracy.
• Modernizacja sieci — Do rozbudowy istniejącej infrastruktury, jeśli zastosowane urządzenia i okablowanie wymagają odpowiedniego połączenia kategorii 6A.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert
• Model: PP6A-LSZHCU-G-0.25M
• Typ produktu: patch cord kat. 6A

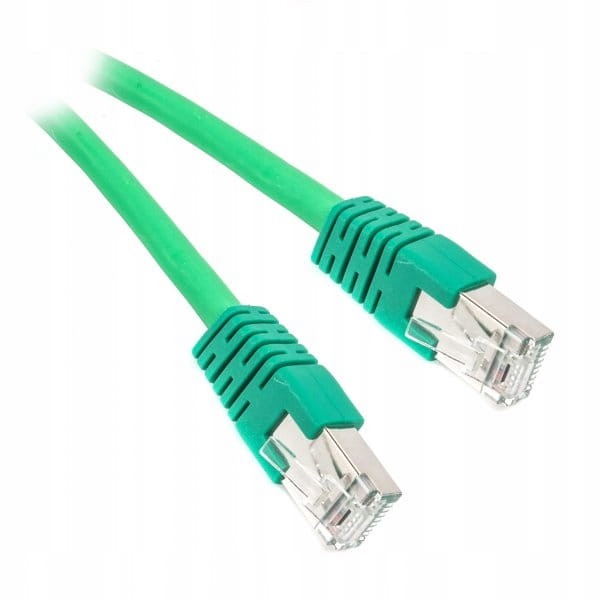

• Kolor: zielony

Parametry techniczne:

• Kategoria: kategoria 6A
• Typ ekranowania: SSTP (podwójnie ekranowany)
• Pasmo częstotliwości: maks. 500 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B
• Przewodnik: AWG 27 (przewód 7 x 0,135 mm), CU
• Izolacja przewodu: FM-PE 1,0 mm
• Ekranowanie: folia AL + ekran z oplotu (16 x 4/0,12 mm)
• Wypełniacz LDPE: tak
• Taśma poliestrowa: tak
• Przewód spustowy: nie dotyczy
• Materiał płaszcza: LSZH
• Splot płaszcza: brak
• Średnica zewnętrzna płaszcza: 6,2 mm
• Końcówki: zalewane
• Styki: pozłacane

Parametry fizyczne:

• Długość: 0,25 m

Kompatybilność

Patch cord może być stosowany z kompatybilnymi urządzeniami sieciowymi oraz elementami infrastruktury przeznaczonymi do połączeń przewodowych. Zgodność należy oceniać dla całego toru sieciowego, uwzględniając porty, kategorię okablowania oraz pozostałe elementy instalacji.

Kompatybilne urządzenia:

• Kompatybilne urządzenia sieciowe wyposażone w odpowiednie porty do połączeń przewodowych.
• Elementy infrastruktury sieciowej przeznaczone do współpracy z okablowaniem kategorii 6A.

Wymagane złącza lub standardy:

• Zastosowane elementy połączenia powinny odpowiadać wymaganiom dla kategorii 6A.
• Patch cord jest zgodny ze standardem ANSI/TIA/EIA-568B.
• Przy wykorzystaniu ekranowania należy uwzględnić kompatybilność pozostałych elementów toru z przewodami ekranowanymi.

Ograniczenia kompatybilności:

• Dane produktu nie wskazują konkretnych modeli urządzeń, z którymi patch cord jest kompatybilny.
• Sama kategoria przewodu nie określa parametrów całej instalacji. Możliwości połączenia zależą również od urządzeń i pozostałych elementów infrastruktury.

Wskazówki dotyczące wyboru

Przy wyborze patch cordu do sieci komputerowej należy dopasować jego konstrukcję do infrastruktury, w której będzie używany. Znaczenie mają nie tylko parametry samego przewodu, ale również sposób wykonania całego toru sieciowego oraz warunki instalacji.

Na co zwrócić uwagę przy wyborze?

Kategoria okablowania
Porównaj wymaganą kategorię z pozostałymi elementami toru sieciowego, aby przewód odpowiadał założeniom całej instalacji.

Rodzaj ekranowania
Jeżeli przewód będzie pracował w środowisku narażonym na zakłócenia elektromagnetyczne, sprawdź, czy pozostałe elementy infrastruktury również są przystosowane do zastosowania ekranowanego okablowania.

Elementy infrastruktury
Przed zakupem określ, z czym patch cord będzie łączony — mogą to być urządzenia sieciowe, gniazda, panele krosowe lub inne elementy instalacji. Sprawdź zgodność portów i wymagań całego toru.

Długość przewodu
Dobierz długość do rzeczywistej odległości między łączonymi elementami. W przypadku krótkich połączeń odpowiednia długość pomaga ograniczyć nadmiar przewodu i ułatwia organizację okablowania.

Rodzaj powłoki
Jeśli instalacja wymaga określonych właściwości materiału przewodu, sprawdź wymagania dotyczące zastosowania powłoki LSZH.

Warunki instalacji
Uwzględnij sposób prowadzenia przewodu oraz dostępną przestrzeń. Przy ograniczonym miejscu znaczenie mogą mieć jego długość, średnica i sposób zakończenia.

Planowana rozbudowa
Przy modernizacji sieci warto uwzględnić przyszłe wymagania infrastruktury, aby dobór przewodów nie ograniczał planowanej rozbudowy.

Najczęściej zadawane pytania (FAQ)

Czy patch cord kat. 6A można podłączyć do dowolnego urządzenia sieciowego?

Może być używany z kompatybilnymi urządzeniami wyposażonymi w odpowiednie porty sieciowe. O zgodności decydują wymagania urządzeń oraz całej instalacji.

Czy ekranowanie SFTP ma znaczenie w każdej instalacji?

Nie w każdej. Podwójne ekranowanie ma szczególne znaczenie w środowiskach, w których występuje ryzyko zakłóceń elektromagnetycznych. Pozostałe elementy toru powinny być odpowiednio dobrane do zastosowania ekranowanego przewodu.

Czy można użyć tego patch cordu w instalacji wykorzystującej inne kategorie okablowania?

Możliwość zastosowania zależy od pozostałych elementów toru sieciowego. Sama kategoria przewodu nie podnosi automatycznie parametrów całej infrastruktury, dlatego należy uwzględnić kategorię gniazd, paneli i innych przewodów.

Czy powłoka LSZH ma znaczenie przy wyborze patch cordu?

Tak, jeżeli miejsce instalacji wymaga zastosowania przewodów z powłoką Low Smoke Zero Halogen. Przed zakupem należy sprawdzić wymagania obowiązujące w danej instalacji.

Czy długość 0,25 m nadaje się do połączeń w szafie sieciowej?

Takie zastosowanie jest możliwe, jeśli odległość między łączonymi elementami odpowiada długości przewodu. Przewód nie powinien być jednak naprężony ani prowadzony w sposób utrudniający organizację instalacji.

Czy pozłacane styki zwiększają szybkość transmisji?

Nie. Pozłacanie styków dotyczy powierzchni kontaktowych złączy i samo w sobie nie zwiększa szybkości transmisji danych.

Czy patch cord wymaga dodatkowego montażu?

Nie. Zalewane końcówki oznaczają, że przewód jest gotowym elementem połączeniowym i nie wymaga samodzielnego zarabiania końcówek przed użyciem.
