Najważniejsze zalety

• Podwójne ekranowanie — Ekranowanie przewodu i poszczególnych par pomaga ograniczyć wpływ zakłóceń na transmisję w instalacji sieciowej.
• Kategoria 6A — Zastosowanie kategorii 6A pozwala wykorzystać przewód w instalacjach wymagających parametrów odpowiednich dla tego standardu okablowania.
• Pasmo do 500 MHz — Obsługa szerokiego pasma częstotliwości umożliwia pracę w sieciach wykorzystujących wymagające połączenia przewodowe.
• Powłoka LSZH — Materiał Low Smoke Zero Halogen ogranicza emisję dymu i halogenów podczas spalania.
• Pozłacane styki — Pozłacane styki są elementem wykonania zastosowanych złączy.
• Zalewane końcówki — Formowane końcówki chronią miejsca połączenia przewodu ze złączami podczas użytkowania.
• Miedziany przewodnik — Przewodnik wykonany z CU zapewnia konstrukcję opartą na miedzi.

Zastosowanie produktu

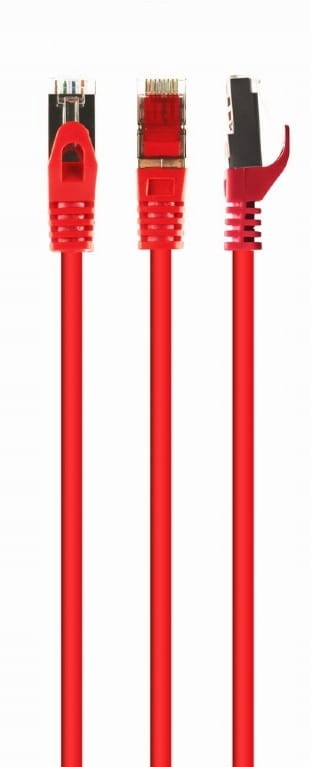

Patch cord Cablexpert PP6A-LSZHCU-R-0.5M jest przeznaczony do wykonywania połączeń w przewodowych instalacjach sieciowych. Może być wykorzystywany przez użytkowników domowych i biurowych oraz przy budowie i organizacji infrastruktury IT, jeśli podłączane elementy są przeznaczone do współpracy z zastosowanym okablowaniem.

• Połączenia sieciowe — może służyć do łączenia kompatybilnych elementów infrastruktury wyposażonych w odpowiednie porty.
• Szafy teletechniczne — krótki patch cord sprawdzi się przy łączeniu elementów znajdujących się blisko siebie.
• Stanowiska komputerowe — może być używany do łączenia sprzętu komputerowego z elementami przewodowej infrastruktury sieciowej.
• Instalacje biurowe — nadaje się do organizacji połączeń pomiędzy kompatybilnymi urządzeniami sieciowymi.
• Infrastruktura IT — może być wykorzystywany przy wykonywaniu połączeń wymagających odpowiedniego okablowania sieciowego.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert
• Model: PP6A-LSZHCU-R-0.5M
• Typ produktu: patch cord kat. 6A
• Kolor: czerwony

Parametry techniczne:

• Kategoria: kategoria 6A
• Typ: SSTP (podwójnie ekranowany)
• Pasmo częstotliwości: maks. 500 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B
• Przewodnik: AWG 27 (przewód 7 x 0,135 mm), CU
• Izolacja przewodu: FM-PE 1,0 mm
• Ekranowanie: folia AL + ekran z oplotu (16 x 4/0,12 mm)
• Wypełniacz LDPE: tak
• Taśma poliestrowa: tak
• Materiał płaszcza: LSZH
• Splot płaszcza: brak

Parametry fizyczne:

• Średnica zewnętrzna płaszcza: 6,2 mm
• Długość: 0,5 m

Kompatybilność

Patch cord jest przeznaczony do połączeń w przewodowych instalacjach sieciowych i może współpracować z kompatybilnymi elementami infrastruktury sieciowej. Prawidłowe wykorzystanie zależy od zgodności portów oraz wymagań całego toru transmisyjnego.

Kompatybilne urządzenia:

• Urządzenia sieciowe wyposażone w odpowiednie porty do połączeń przewodowych.
• Elementy infrastruktury sieciowej przeznaczone do współpracy z okablowaniem kategorii 6A.

Wymagane złącza lub standardy:

• Odpowiednie porty sieciowe.
• Infrastruktura zgodna z wymaganiami kategorii 6A.
• Elementy instalacji odpowiednio dobrane do zastosowanego rodzaju ekranowania.

Na co zwrócić uwagę przed zakupem:

• Sprawdź rodzaj portów w urządzeniach, które mają zostać połączone.
• Zweryfikuj kategorię pozostałych elementów toru sieciowego.
• Przy instalacji ekranowanej sprawdź zgodność rodzaju ekranowania pozostałych elementów infrastruktury.
• W określonym środowisku instalacyjnym sprawdź wymagania dotyczące rodzaju powłoki kablowej.

Ograniczenia kompatybilności:

• Sam patch cord kategorii 6A nie gwarantuje uzyskania parametrów kategorii 6A w całym torze transmisyjnym.
• Możliwości połączenia zależą również od pozostałych elementów infrastruktury oraz urządzeń sieciowych.

Wskazówki dotyczące wyboru

Przy wyborze patch cordu sieciowego należy uwzględnić wymagania całej instalacji, a nie tylko parametry pojedynczego przewodu. Znaczenie mają między innymi rodzaj ekranowania, sposób prowadzenia okablowania oraz wymagania infrastruktury, w której przewód będzie używany.

Na co zwrócić uwagę przy wyborze?

• Kategoria okablowania — Porównaj kategorię patch cordu z kategorią pozostałych elementów instalacji, aby nie ograniczać możliwości całego toru transmisyjnego.
• Rodzaj ekranowania — Określ, czy instalacja wymaga przewodu ekranowanego, i sprawdź zgodność ekranowania pozostałych komponentów.
• Przeznaczenie instalacji — Uwzględnij, czy przewód będzie stosowany w sieci domowej, biurowej czy infrastrukturze IT.
• Długość przewodu — Dobierz długość do rzeczywistej odległości pomiędzy łączonymi elementami, szczególnie w przypadku uporządkowanych instalacji w szafach sieciowych.
• Powłoka kablowa — Jeśli przewód ma być stosowany w określonym środowisku, sprawdź wymagania dotyczące zastosowanego materiału powłoki.
• Standard infrastruktury — Zweryfikuj wymagania całej instalacji, ponieważ możliwości sieci zależą również od pozostałych przewodów, gniazd i urządzeń.
• Planowana rozbudowa — Przy modernizacji infrastruktury uwzględnij przyszłe wymagania dotyczące kategorii i rodzaju ekranowania okablowania.

Najczęściej zadawane pytania (FAQ)

Czy patch cord kat. 6A można stosować w starszej instalacji sieciowej?

Możliwość wykorzystania przewodu zależy od pozostałych elementów instalacji oraz ich parametrów. Zastosowanie przewodu kategorii 6A nie podnosi automatycznie możliwości całej sieci, jeśli pozostałe komponenty mają niższe parametry.

Czy podwójne ekranowanie wymaga specjalnego sposobu podłączenia?

Dane produktu nie określają dodatkowych wymagań instalacyjnych związanych z ekranowaniem. Warto jednak upewnić się, że pozostałe elementy infrastruktury są odpowiednio dobrane do używanego rodzaju okablowania.

Czy powłoka LSZH oznacza, że przewód jest całkowicie odporny na ogień?

Nie. LSZH oznacza zastosowanie materiału Low Smoke Zero Halogen, który ogranicza emisję dymu i halogenów podczas spalania. Nie oznacza to odporności przewodu na ogień.

Czy długość 0,5 m ma znaczenie przy organizacji instalacji?

Tak. Krótki przewód jest przeznaczony przede wszystkim do połączeń między elementami znajdującymi się blisko siebie. Przy wyborze należy uwzględnić rzeczywistą trasę prowadzenia oraz potrzebny zapas.

Czy przewód nadaje się do częstego przepinania urządzeń?

Dane produktu nie określają konkretnej liczby cykli podłączania i odłączania. Przy częstym przepinaniu należy prawidłowo wkładać i wyjmować złącza, aby nie obciążać mechanicznie przewodu ani portów urządzeń.

Czy przewód kat. 6A zapewni parametry sieci 6A w całej instalacji?

Nie jest to gwarantowane przez sam patch cord. Osiągnięcie wymaganych parametrów zależy również od urządzeń aktywnych, gniazd, pozostałego okablowania i sposobu wykonania całej instalacji.

Czy można prowadzić ten patch cord razem z przewodami zasilającymi?

Dane produktu nie określają szczegółowych zasad prowadzenia przewodu względem instalacji zasilających. Przy projektowaniu infrastruktury należy uwzględnić wymagania dotyczące prowadzenia przewodów sieciowych i zastosowanej instalacji.

Czy pozłacane styki oznaczają wyższą kategorię kabla?

Nie. Pozłacane styki są cechą wykonania złączy, natomiast kategoria kabla wynika z jego parametrów i konstrukcji. Sam rodzaj powłoki styków nie określa kategorii okablowania.
