Najważniejsze zalety

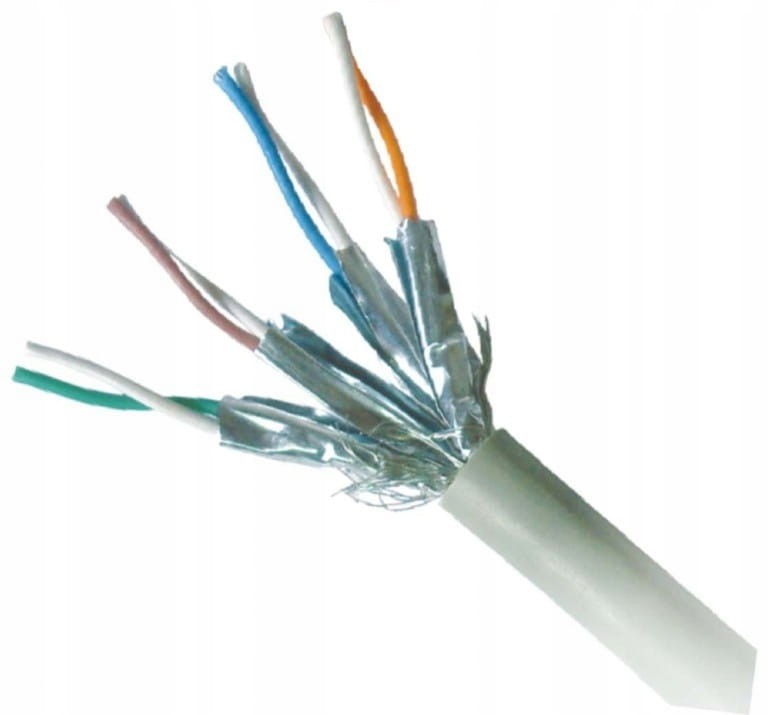

• Podwójne ekranowanie
  Ekranowanie par oraz całego przewodu pomaga ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję danych.
• Miedziany przewodnik
  Miedziana konstrukcja przewodu pozwala wykorzystać go w połączeniach sieciowych kategorii 6A.
• Powłoka LSZH
  Zastosowanie materiału Low Smoke Zero Halogen ogranicza emisję dymu i halogenów podczas spalania.
• Długość 2 m
  Przewód umożliwia wykonywanie połączeń między urządzeniami znajdującymi się w niewielkiej odległości.

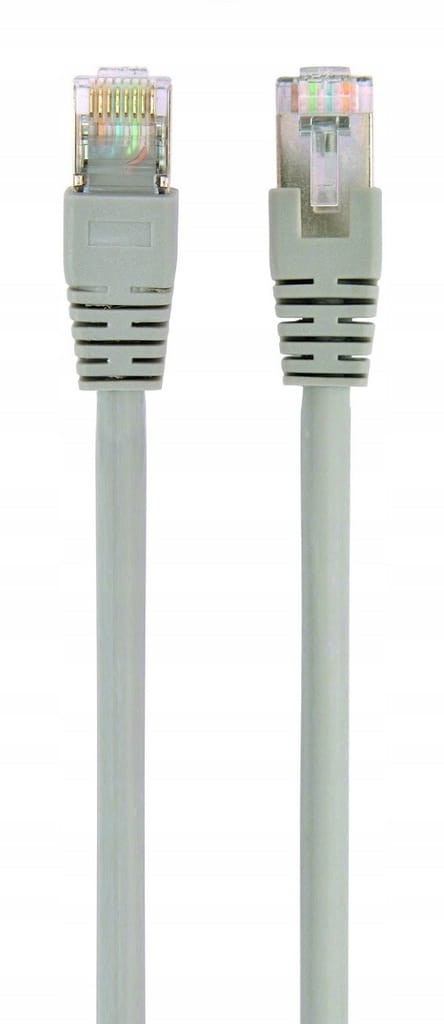

• Pozłacane styki
  Pozłacane styki są elementem konstrukcji końcówek przeznaczonych do połączeń z kompatybilnymi elementami instalacji.

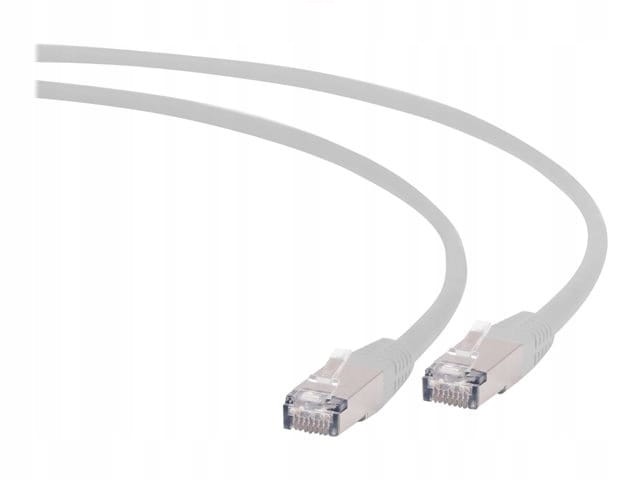

• Zalewane końcówki
  Zalewana konstrukcja końcówek zapewnia ich stałe połączenie z przewodem.
• Kategoria 6A
  Konstrukcja przewodu jest przeznaczona do instalacji wykorzystujących okablowanie kategorii 6A.

Zastosowanie produktu

Cablexpert PP6A-LSZHCU-2M może być wykorzystywany do wykonywania połączeń w instalacjach sieciowych wykorzystujących kompatybilne elementy kategorii 6A. Sprawdzi się podczas budowy, rozbudowy i modernizacji infrastruktury sieciowej.

• Połączenia urządzeń sieciowych
  Patch cord może służyć do łączenia kompatybilnych urządzeń sieciowych wyposażonych w odpowiednie złącza.
• Szafy rack
  Przewód może być wykorzystywany do wykonywania połączeń między elementami infrastruktury umieszczonymi w szafach rack.
• Infrastruktura biurowa
  Może znaleźć zastosowanie przy organizacji połączeń sieciowych w stanowiskach pracy oraz infrastrukturze wykorzystującej kompatybilne elementy okablowania.
• Rozbudowa sieci
  Przewód może być używany podczas dodawania lub wymiany połączeń w istniejącej instalacji sieciowej.
• Instalacje z ekranowanym okablowaniem
  Podwójnie ekranowana konstrukcja pozwala zastosować patch cord w torach sieciowych, w których wykorzystywane są odpowiednio dobrane elementy ekranowanego okablowania.

Przed zastosowaniem warto sprawdzić zgodność wszystkich elementów toru sieciowego oraz wymagania dotyczące zastosowanego okablowania.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert
• Model: PP6A-LSZHCU-2M
• Typ produktu: Patch cord kategorii 6A
• Kolor: szary

Parametry techniczne:

• Kategoria: 6A

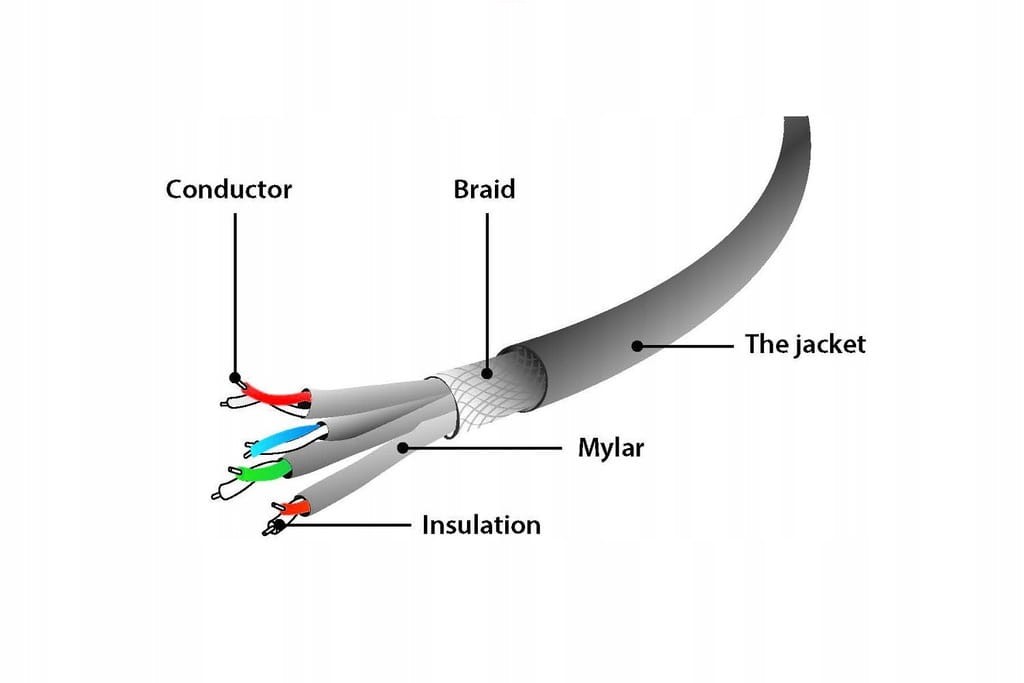

• Typ ekranowania: podwójnie ekranowany SFTP
• Konstrukcja przewodu: linka
• Przewodnik: miedź
• Struktura przewodnika: AWG 27 (drut 7 × 0,135 mm)
• Izolacja przewodu: FM-PE 1,0 mm
• Wypełniacz: LDPE
• Taśma: poliestrowa
• Folia: aluminiowa
• Wąż spustowy: nie używany
• Oplot: 16 × 4/0,12 mm
• Izolacja zewnętrzna: 5,8 mm
• Powłoka: LSZH
• Częstotliwość pracy: do 250 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B
• Styki: pozłacane
• Końcówki: zalewane

Parametry fizyczne:

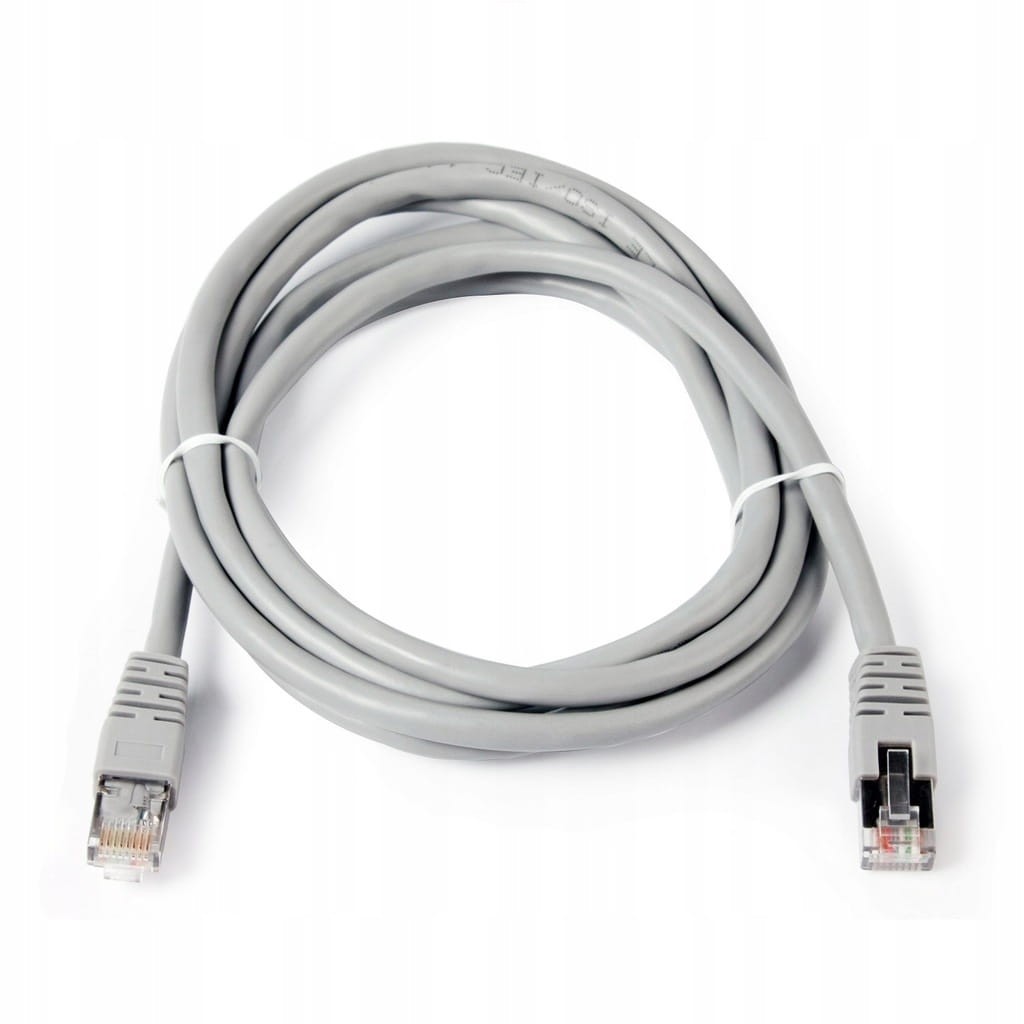

• Długość: 2 m

Kompatybilność

Patch cord jest przeznaczony do stosowania w kompatybilnych instalacjach sieciowych wykorzystujących okablowanie kategorii 6A. Prawidłowe zastosowanie zależy od zgodności elementów całego toru sieciowego z konstrukcją i wymaganiami przewodu.

Kompatybilne urządzenia:

• Urządzenia sieciowe wyposażone w odpowiednie złącza do podłączenia patch cordu.
• Elementy infrastruktury sieciowej przeznaczone do współpracy z okablowaniem kategorii 6A.

Wymagane złącza lub standardy:

• Zgodność elementów instalacji ze standardem ANSI/TIA/EIA-568B.
• Zgodność toru sieciowego z podwójnie ekranowanym okablowaniem.
• Odpowiednie dopasowanie pozostałych komponentów instalacji do wymagań kategorii 6A, jeżeli ma być wykorzystany ten standard.

Na co zwrócić uwagę przed zakupem:

• Sprawdź rodzaj złączy w urządzeniach i elementach infrastruktury, z którymi przewód będzie współpracował.
• Zweryfikuj, czy pozostałe elementy toru sieciowego są przeznaczone do pracy z ekranowanym okablowaniem.
• W instalacjach o określonych wymaganiach materiałowych sprawdź, czy powłoka LSZH jest wymagana.

Ograniczenia kompatybilności:

• Dane produktu nie wskazują konkretnych modeli urządzeń sieciowych kompatybilnych z przewodem.
• Zastosowanie patch cordu kategorii 6A nie gwarantuje parametrów tej kategorii, jeżeli pozostałe elementy toru sieciowego nie spełniają odpowiednich wymagań.

Wskazówki dotyczące wyboru

Przy wyborze patch cordu należy uwzględnić wymagania całego toru sieciowego, a nie tylko parametry samego przewodu. Znaczenie mają między innymi kategoria okablowania, konstrukcja ekranowania, sposób prowadzenia przewodu oraz wymagania środowiska instalacji.

Na co zwrócić uwagę przy wyborze?

• Kategoria okablowania
  Dobierz kategorię patch cordu do wymagań istniejącej lub planowanej infrastruktury. Wyższa kategoria przewodu nie podniesie automatycznie parametrów całego toru, jeśli pozostałe komponenty mają niższe możliwości.
• Konstrukcja ekranowania
  Jeżeli instalacja wykorzystuje ekranowane okablowanie, sprawdź zgodność patch cordu, gniazd i pozostałych elementów toru. Pozwala to zachować spójność konstrukcji całego połączenia.
• Materiał przewodnika
  Przy porównywaniu patch cordów warto sprawdzić materiał zastosowany w przewodniku. Ma to znaczenie szczególnie podczas doboru przewodów do infrastruktury sieciowej.
• Długość przewodu
  Dobierz długość do rzeczywistej odległości między łączonymi elementami. W szafach rack odpowiednia długość ułatwia organizację okablowania i ogranicza tworzenie zbędnego zapasu.
• Rodzaj powłoki
  Jeżeli miejsce instalacji wymaga przewodów o ograniczonej emisji dymu i halogenów, sprawdź zastosowanie powłoki LSZH. W instalacjach specjalistycznych należy dodatkowo zweryfikować wymagania projektowe.
• Standard instalacji
  Porównaj wymagania dotyczące okablowania z dokumentacją istniejącej sieci. Jest to szczególnie istotne przy rozbudowie infrastruktury i łączeniu nowych elementów z już istniejącym okablowaniem.
• Planowana rozbudowa
  Jeżeli sieć będzie modernizowana, uwzględnij jej przyszłe wymagania przy wyborze kategorii oraz konstrukcji patch cordów. Pozwala to ograniczyć konieczność wymiany przewodów przy późniejszej rozbudowie.

Najczęściej zadawane pytania (FAQ)

Czy patch cord kat. 6A można podłączyć do starszej instalacji sieciowej?

Możliwość zastosowania zależy od pozostałych elementów infrastruktury oraz ich standardów. Sam wybór patch cordu kategorii 6A nie oznacza, że cały tor sieciowy będzie pracował według parametrów tej kategorii.

Czy ekranowanie przewodu musi być zgodne z pozostałymi elementami instalacji?

Jeżeli instalacja wykorzystuje ekranowane okablowanie, jej elementy powinny być odpowiednio dobrane do takiej konstrukcji. Przed zastosowaniem przewodu warto sprawdzić zgodność gniazd i pozostałych komponentów toru transmisyjnego.

Czy powłoka LSZH oznacza pełną odporność przewodu na ogień?

Nie. Oznaczenie LSZH odnosi się do właściwości materiału powłoki związanych z ograniczeniem dymu i halogenów podczas spalania. Nie należy utożsamiać go z deklaracją pełnej odporności ogniowej.

Czy długość patch cordu ma znaczenie podczas instalacji?

Tak. Długość należy dobrać do rzeczywistej odległości między łączonymi elementami, uwzględniając sposób prowadzenia przewodu. Zbyt krótki przewód może utrudniać wykonanie połączenia, natomiast nadmierny zapas może komplikować organizację okablowania.

Czy pozłacane styki potwierdzają kompatybilność z każdym urządzeniem sieciowym?

Nie. Pozłacane styki są elementem wykonania końcówek, ale zgodność połączenia zależy również od odpowiedniego dopasowania złączy i pozostałych elementów toru sieciowego.

Czy przewód kategorii 6A zapewni parametry tej kategorii w każdej instalacji?

Nie. Osiągnięcie parametrów całego toru zależy także od innych elementów infrastruktury, między innymi gniazd, przewodów instalacyjnych i urządzeń sieciowych. Komponenty powinny być dobrane odpowiednio do zakładanych wymagań sieci.

Czy ten patch cord nadaje się do instalacji wymagających powłoki LSZH?

Dane produktu potwierdzają zastosowanie powłoki LSZH. Jeżeli konkretna instalacja ma dodatkowe wymagania dotyczące klasyfikacji materiałów lub norm, należy sprawdzić je w dokumentacji projektowej.
