Najważniejsze zalety

✓ Kategoria 6
Standard kategorii 6 pozwala zastosować przewód w instalacjach wymagających okablowania tej kategorii.

✓ Ekranowanie folią AL
Ekranowanie folią aluminiową ogranicza wpływ zakłóceń na transmisję w odpowiednio przygotowanej instalacji.

✓ Pasmo do 250 MHz
Maksymalne pasmo częstotliwości 250 MHz odpowiada parametrom przewidzianym dla okablowania kategorii 6.

✓ Drut spustowy
Zastosowanie drutu spustowego stanowi element konstrukcji ekranowanego przewodu.

✓ Płaszcz PVC
Płaszcz PVC tworzy zewnętrzną warstwę przewodu.

✓ Zgodność z ANSI/TIA/EIA-568B
Zgodność z tym standardem ułatwia dobór przewodu do instalacji opartych na ANSI/TIA/EIA-568B.

Zastosowanie produktu

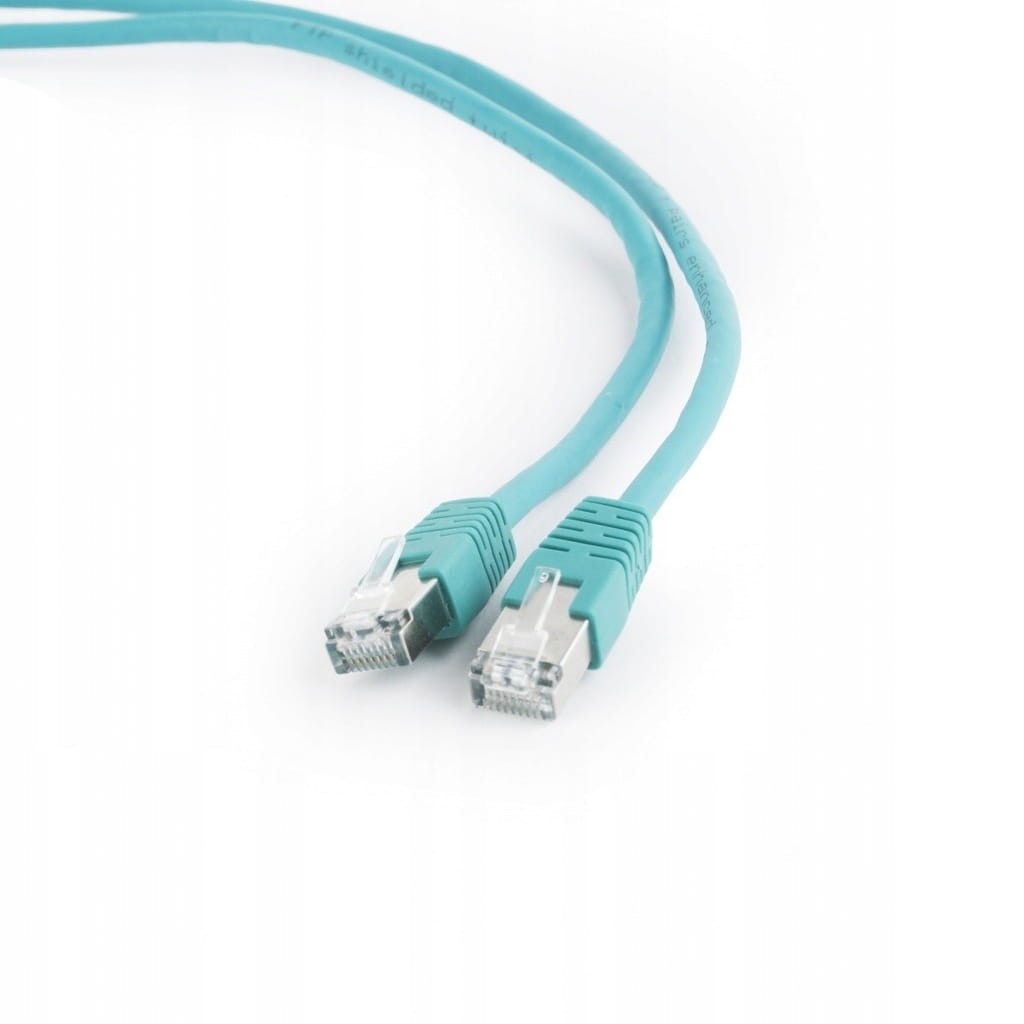

Patch cord Cablexpert PP6-2M/G może być stosowany w kompatybilnych instalacjach wykorzystujących okablowanie kategorii 6. Sprawdzi się przy wykonywaniu połączeń oraz rozbudowie istniejących torów sieciowych, jeżeli ich wymagania odpowiadają zastosowanemu typowi przewodu.

• Połączenia sieciowe — może służyć do wykonywania połączeń pomiędzy kompatybilnymi elementami infrastruktury sieciowej.
• Instalacje kategorii 6 — przeznaczony do zastosowań, w których wymagane jest okablowanie kategorii 6.
• Instalacje ekranowane — może być wykorzystany w torach, w których stosuje się przewody ekranowane folią.
• Rozbudowa istniejącej instalacji — może być stosowany przy wykonywaniu dodatkowych połączeń w zgodnym torze sieciowym.
• Infrastruktura sieciowa — może znaleźć zastosowanie w instalacjach, których wymagania odpowiadają parametrom przewodu.

Przed zakupem warto sprawdzić wymagania całego toru sieciowego, w tym kategorię okablowania, sposób ekranowania oraz standard stosowany w instalacji.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert
• Model: PP6-2M/G

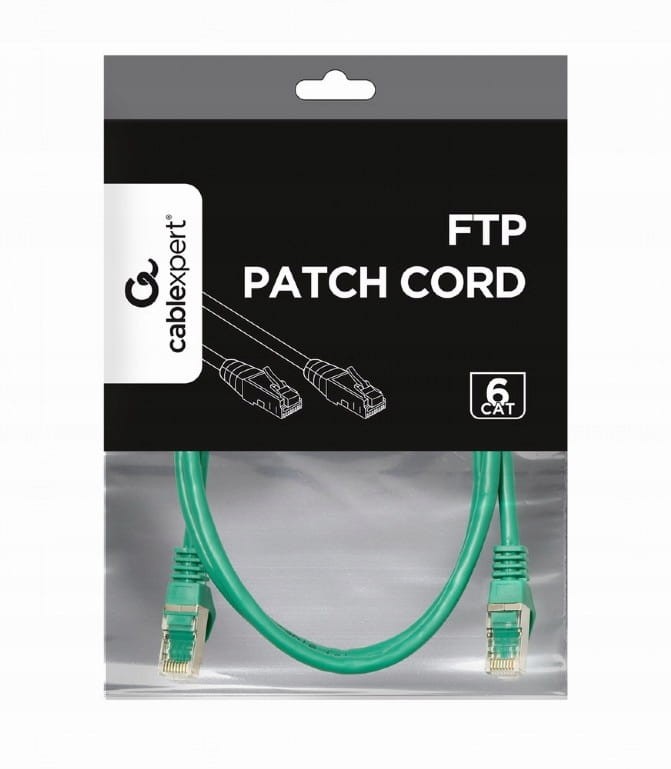

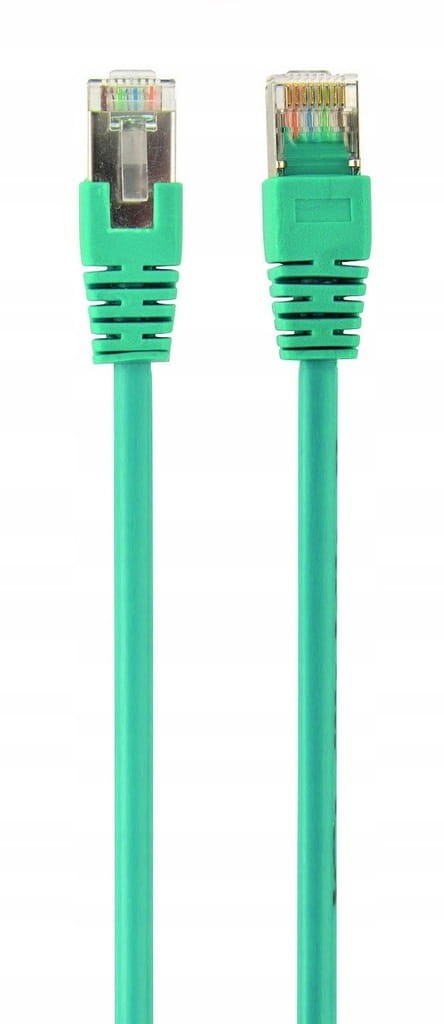

• Typ produktu: patch cord kat. 6, FTP
• Długość: 2 m
• Kolor: zielony

Parametry techniczne:

• Kategoria: kategoria 6
• Typ: FTP (ekranowany folią)
• Pasmo częstotliwości: maks. 250 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B

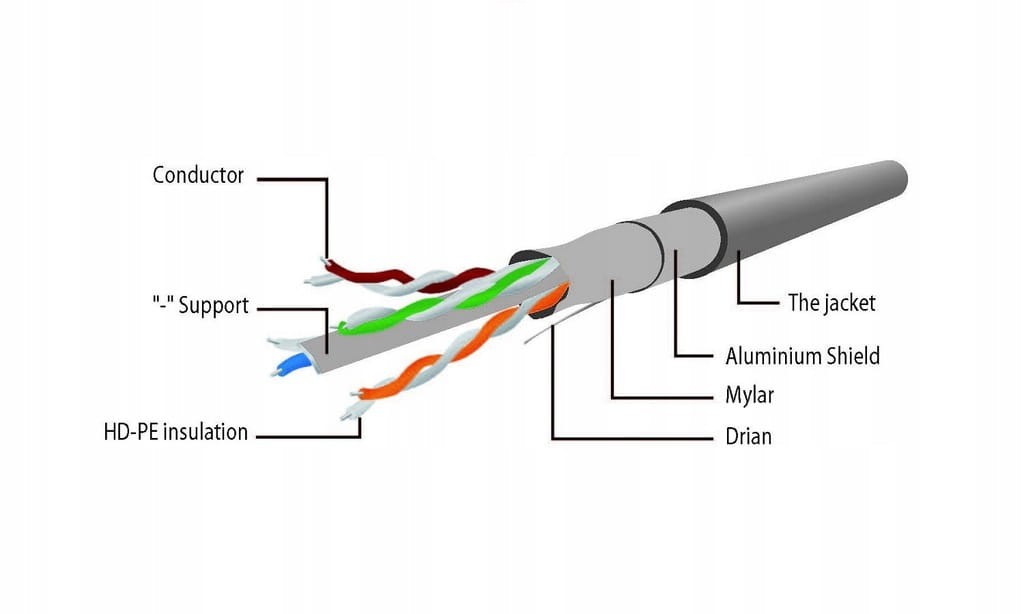

• Przewodnik: AWG 26 (przewód 7 x 0,15 mm), CCA
• Izolacja przewodu: HDPE 0,86 mm
• Ekranowanie: folia AL
• Wypełniacz LDPE: tak
• Taśma poliestrowa: tak
• Drut spustowy: tak (7 x 0,12 mm CCA)
• Materiał kurtki: PVC
• Splot kurtki: brak
• Średnica zewnętrzna płaszcza: 6,2 mm

Kompatybilność

Kompatybilność patch cordu należy oceniać w odniesieniu do kategorii oraz standardu stosowanego w instalacji. Dostępne dane potwierdzają przeznaczenie do instalacji wykorzystujących okablowanie kategorii 6 oraz zgodność ze standardem ANSI/TIA/EIA-568B.

Kompatybilne urządzenia:

• Kompatybilne urządzenia sieciowe pracujące w instalacjach wykorzystujących okablowanie kategorii 6.
• Elementy infrastruktury sieciowej stosowane w torach zgodnych z ANSI/TIA/EIA-568B.

Wymagane standardy:

• Kategoria 6.
• ANSI/TIA/EIA-568B.
• Konfiguracja uwzględniająca zastosowanie przewodu FTP.

Na co zwrócić uwagę przed zakupem:

• Sprawdź wymagania całego toru sieciowego, a nie tylko pojedynczego przewodu.
• Zweryfikuj zgodność kategorii oraz sposobu ekranowania pozostałych elementów instalacji.
• Dobierz przewód do rzeczywistych wymagań projektowanej konfiguracji.

Ograniczenia kompatybilności:

• Dostępne dane nie wskazują konkretnych modeli urządzeń ani producentów.
• Nie podano konkretnych typów interfejsów urządzeń, dlatego nie należy przypisywać produktowi zgodności z określonym portem bez dodatkowych danych.

Wskazówki dotyczące wyboru

Przy wyborze patch cordu sieciowego należy uwzględnić wymagania całej instalacji, a nie tylko parametry pojedynczego przewodu. Znaczenie mają między innymi kategoria okablowania, sposób ekranowania, rodzaj przewodnika oraz zgodność z zastosowanym standardem.

Na co zwrócić uwagę przy wyborze?

Kategoria okablowania
Dobierz kategorię przewodu do wymagań całego toru sieciowego. Element o wyższej kategorii nie podniesie możliwości pozostałych komponentów o niższych parametrach.

Rodzaj ekranowania
Sprawdź, czy instalacja wymaga przewodu ekranowanego folią. Istotne jest również zachowanie zgodności sposobu ekranowania pomiędzy poszczególnymi elementami toru.

Rodzaj przewodnika
Porównaj materiał przewodnika z wymaganiami instalacji. Ma to znaczenie przy wyborze przewodu do konkretnego sposobu wykonania i eksploatacji sieci.

Pasmo częstotliwości
Porównaj deklarowane pasmo częstotliwości z wymaganiami instalacji. Pozwala to ocenić, czy wybrany przewód odpowiada założeniom projektowanego toru.

Standard okablowania
Jeżeli instalacja jest wykonywana według określonego standardu, sprawdź jego zgodność z wybranym przewodem. Pomaga to ograniczyć ryzyko niezgodności pomiędzy elementami infrastruktury.

Długość przewodu
Dobierz długość do rzeczywistego przebiegu połączenia. Powinna umożliwiać wygodne poprowadzenie przewodu bez niepotrzebnego nadmiaru.

Kompatybilność całego toru
Oceń przewód razem z pozostałymi elementami instalacji. Kategoria, ekranowanie i wymagania poszczególnych komponentów powinny odpowiadać założeniom całego połączenia.

Najczęściej zadawane pytania (FAQ)

Czy patch cord FTP można stosować w każdej instalacji sieciowej?

Nie. Zastosowanie przewodu zależy od wymagań konkretnej instalacji. Przed zakupem należy sprawdzić zgodność kategorii i sposób wykonania całego toru sieciowego.

Czy FTP oznacza ekranowanie oplotem?

Nie. Oznaczenie FTP odnosi się do ekranowania folią. W tym przypadku dane produktu wskazują na zastosowanie folii AL.

Czy można łączyć ten przewód z elementami sieci o innej kategorii?

Fizyczna możliwość wykonania połączenia nie oznacza, że cały tor będzie pracował zgodnie z wymaganiami wyższej kategorii. Przy doborze należy uwzględnić kategorię pozostałych elementów instalacji.

Czy ekranowany przewód jest potrzebny w każdej sieci?

Nie. Zastosowanie ekranowania zależy od wymagań konkretnej instalacji. Przy wyborze należy uwzględnić sposób wykonania całego toru oraz stosowane w nim elementy.

Czy patch cord można wykorzystać przy rozbudowie istniejącej sieci?

Tak, jeżeli wymagania istniejącej instalacji odpowiadają kategorii, sposobowi ekranowania i standardowi przewodu. Przed zastosowaniem warto sprawdzić parametry pozostałych elementów toru.

Czy długość patch cordu ma znaczenie?

Tak. Należy dobrać ją do odległości pomiędzy łączonymi elementami oraz sposobu prowadzenia przewodu. Zbyt krótki przewód może nie pozwolić na wykonanie połączenia, a nadmiar może utrudniać organizację okablowania.

Czy przewód z przewodnikiem CCA można stosować w każdej instalacji?

Nie należy zakładać tego bez sprawdzenia wymagań konkretnej instalacji. Produkt wykorzystuje przewodnik CCA, dlatego przy wyborze należy uwzględnić wymagania dotyczące rodzaju przewodnika.

Czy zgodność z ANSI/TIA/EIA-568B ma znaczenie przy wyborze patch cordu?

Tak, jeżeli instalacja wykorzystuje ten standard. Zgodność przewodu ze standardem należy jednak rozpatrywać razem z parametrami pozostałych elementów toru.
