Najważniejsze zalety

• Długość dopasowana do krótkich połączeń – 1,5 m pozwala ograniczyć nadmiar przewodu przy urządzeniach ustawionych blisko siebie.
• Łatwa identyfikacja przewodu – zielony kolor ułatwia rozróżnienie kabla wśród innych przewodów sieciowych.
• Wygodne podłączanie – formowane osłony złączy ułatwiają obsługę przewodu podczas podłączania i odłączania.
• Konstrukcja UTP – nieekranowana budowa sprawdza się w instalacjach, w których nie jest wymagane ekranowanie.
• Przeznaczenie do sieci kategorii 5e – przewód jest przeznaczony do połączeń wykorzystujących ten standard okablowania.
• Zgodność z ANSI/TIA/EIA-568B – ułatwia zastosowanie kabla w instalacjach opartych na tym standardzie.

Zastosowanie produktu

Patchcord Cablexpert sprawdzi się przy wykonywaniu krótkich połączeń przewodowych w domowej i biurowej infrastrukturze sieciowej. Może być wykorzystany przy łączeniu kompatybilnych urządzeń sieciowych oraz przy porządkowaniu istniejącego okablowania.

Przykładowe zastosowania:

• Domowa infrastruktura sieciowa – wykonywanie krótkich połączeń przewodowych.
• Sieć biurowa – łączenie urządzeń w lokalnej infrastrukturze sieciowej.
• Połączenia między urządzeniami sieciowymi – wykorzystanie w sprzęcie wyposażonym w odpowiednie porty sieciowe.
• Porządkowanie okablowania – identyfikowanie poszczególnych przewodów dzięki kolorystyce.
• Uzupełnianie istniejącej instalacji – zastosowanie w sieciach wykorzystujących okablowanie kategorii 5e.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert

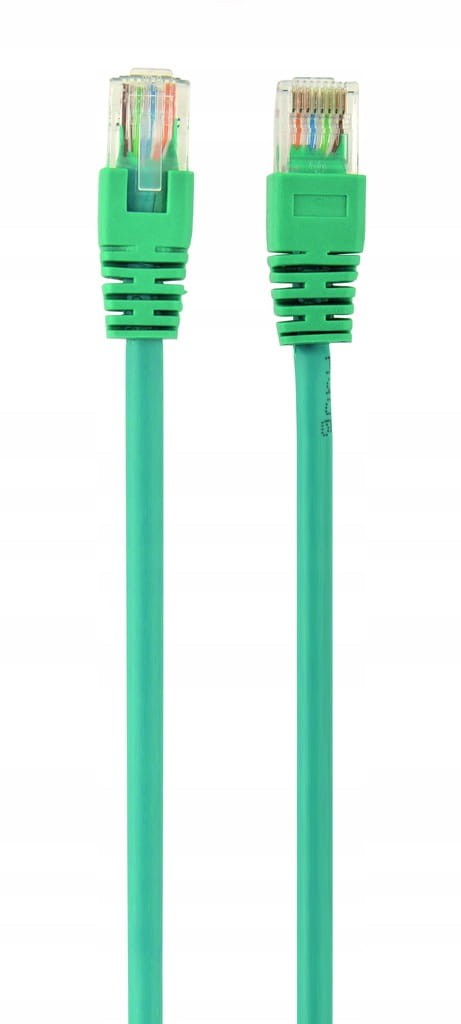

• Model: PP12-1.5M/G
• Typ produktu: Patchcord sieciowy
• Kategoria: kat. 5e
• Typ okablowania: UTP
• Kolor: zielony

Parametry techniczne:

• Maksymalna częstotliwość: 100 MHz
• Standard: ANSI/TIA/EIA-568B
• Typ przewodnika: CCA
• Przekrój przewodnika: AWG 26
• Konstrukcja przewodnika: linka 7 × 0,15 mm
• Ekranowanie: brak
• Wypełnienie LDPE: brak
• Taśma poliestrowa: brak
• Przewód odprowadzający: brak

Parametry fizyczne:

• Materiał izolacji: HDPE
• Grubość izolacji: 0,81 mm
• Materiał powłoki zewnętrznej: PVC
• Oplot: brak
• Średnica zewnętrzna: 5,0 mm
• Długość przewodu: 1,5 m

Konstrukcja złączy:

• Wykończenie końcówek: pozłacane
• Osłony złączy: formowane

Kompatybilność

Patchcord jest przeznaczony do urządzeń obsługujących przewodowe połączenia sieciowe zgodne z kategorią 5e. Prawidłowe zastosowanie wymaga odpowiednich portów sieciowych po obu stronach połączenia.

Kompatybilne urządzenia:

• Urządzenia sieciowe wyposażone w odpowiednie porty do przewodowych połączeń Ethernet.
• Sprzęt obsługujący połączenia sieciowe zgodne z kategorią 5e.

Wymagane złącza lub standardy:

• Kategoria okablowania 5e.
• Standard ANSI/TIA/EIA-568B.
• Odpowiednie złącza sieciowe w podłączanych urządzeniach.

Na co zwrócić uwagę przed zakupem:

• Sprawdź, czy urządzenia posiadają odpowiednie porty do połączenia przewodowego.
• Zweryfikuj wymagania dotyczące kategorii okablowania.
• Upewnij się, że instalacja nie wymaga przewodu ekranowanego.

Ograniczenia kompatybilności:

• Konstrukcja UTP nie spełnia wymagań instalacji, w których wymagane jest ekranowanie przewodu.
• Zgodność z urządzeniami zależy od zastosowania odpowiednich interfejsów sieciowych.

Wskazówki dotyczące wyboru

Przy wyborze patchcordu należy dopasować przewód do wymagań całej instalacji, a nie tylko do urządzenia, które ma zostać podłączone. Istotne są przede wszystkim kategoria okablowania, konstrukcja przewodu, długość oraz warunki, w których będzie prowadzony.

Kategoria okablowania

Sprawdź kategorię wymaganą przez istniejącą instalację i urządzenia. Przy planowanej rozbudowie sieci warto uwzględnić również przyszłe wymagania dotyczące przepustowości.

Ekranowanie

Dobierz przewód do warunków instalacji. Jeśli infrastruktura wymaga ochrony przed zakłóceniami lub stosowania ekranowanego toru transmisyjnego, przewód UTP może nie być odpowiedni.

Długość

Zmierz rzeczywistą trasę prowadzenia przewodu między urządzeniami. Zbyt krótki kabel może utrudnić podłączenie, natomiast zbyt długi powoduje niepotrzebny nadmiar okablowania.

Rodzaj przewodnika

Porównując różne patchcordy, sprawdź materiał żył. Występują zarówno przewody z żyłami miedzianymi, jak i CCA, dlatego warto uwzględnić ten parametr przy wyborze kabla do konkretnej instalacji.

Konstrukcja żył

Przewody krosowe mogą mieć konstrukcję wielodrutową lub jednodrutową. Przy częstym podłączaniu i odłączaniu urządzeń znaczenie ma wybór konstrukcji odpowiedniej do charakteru użytkowania.

Warunki instalacji

Jeśli kabel ma być prowadzony poza typowym środowiskiem wewnętrznym, sprawdź wymagania dotyczące odporności powłoki na warunki zewnętrzne i uszkodzenia mechaniczne.

Najczęściej zadawane pytania (FAQ)

Czy patchcord można podłączyć do routera lub przełącznika sieciowego?

Tak, pod warunkiem że urządzenie posiada odpowiedni port sieciowy i wymagania instalacji odpowiadają kategorii oraz konstrukcji przewodu. Przed zakupem należy sprawdzić interfejsy wykorzystywanych urządzeń.

Czy do używania przewodu potrzebne jest dodatkowe zasilanie?

Nie. Patchcord jest przewodem do połączenia sieciowego i nie wymaga osobnego zasilania.

Czy można wykorzystać go w instalacji wymagającej ekranowania?

Nie należy tego zakładać. Przewód ma konstrukcję UTP bez ekranowania, dlatego w instalacji wymagającej ekranowanego toru transmisyjnego należy zastosować odpowiedni typ przewodu.

Czy kabel nadaje się do prowadzenia na zewnątrz?

Dane produktu nie potwierdzają przystosowania do pracy na zewnątrz ani odporności na warunki atmosferyczne. Do takiego zastosowania należy wybrać przewód przeznaczony do instalacji zewnętrznych.

Czy przewód można stosować z urządzeniami obsługującymi wyższą kategorię sieciową?

Fizyczne wykonanie połączenia zależy od zgodności portów, jednak przewód jest określony jako kat. 5e. Nie należy więc przypisywać mu parametrów właściwych dla wyższych kategorii okablowania.

Czy kolor przewodu wpływa na działanie sieci?

Nie. Zielony kolor służy przede wszystkim do identyfikacji przewodu i organizacji okablowania.

Czy podczas układania można mocno zginać przewód?

Należy unikać nadmiernego zginania i naprężania kabla. W dostarczonych danych nie określono dopuszczalnego promienia gięcia.
