Najważniejsze zalety

• Kategoria 6 — pozwala wykorzystać przewód w instalacjach sieciowych wymagających tego standardu.
• Długość 5 m — umożliwia wykonanie połączeń między urządzeniami znajdującymi się w większej odległości bez dodatkowego przedłużenia.
• Konstrukcja UTP — sprawdzi się w instalacjach, w których nie jest wymagane ekranowanie.
• Zgodność z ANSI/TIA/EIA-568B — ułatwia dobór przewodu do instalacji wykorzystujących ten standard.

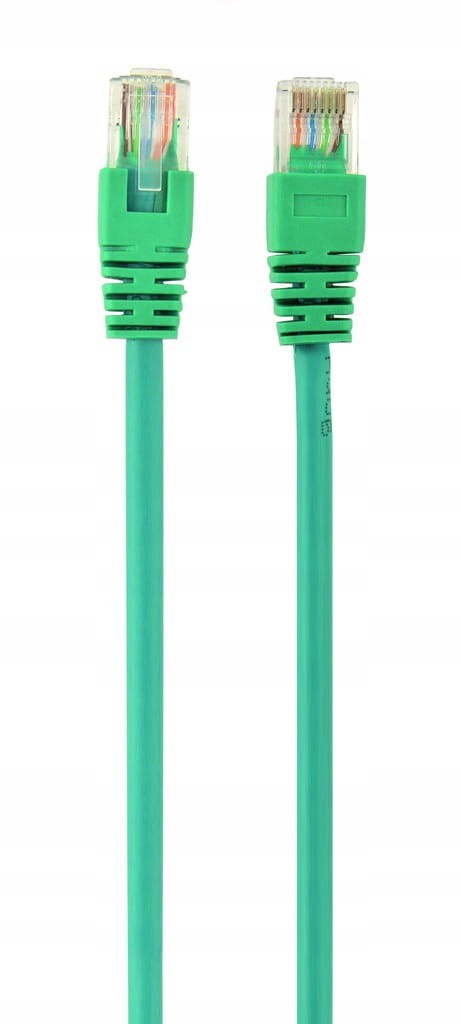

• Pozłacane styki — stanowią element wykonania zastosowanych złączy.

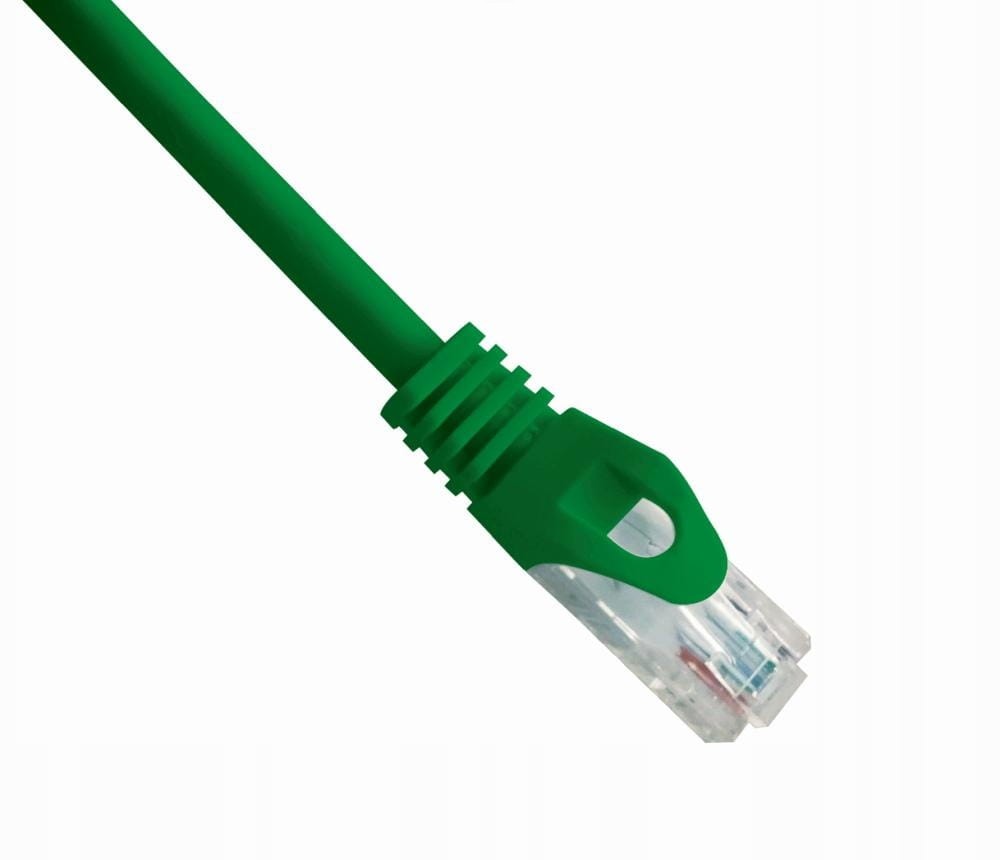

• Zielona izolacja — ułatwia wizualną identyfikację przewodu wśród innych kabli.
• Przewodnik AWG 26 — konstrukcja 7 × 0,15 mm z przewodnikiem CCA określa rodzaj zastosowanego przewodnika.

Zastosowanie produktu

Patch cord jest przeznaczony do wykonywania przewodowych połączeń sieciowych w instalacjach LAN. Może być wykorzystywany do łączenia kompatybilnych urządzeń wyposażonych w odpowiednie złącza sieciowe.

• Połączenia LAN — do wykonywania przewodowych połączeń między kompatybilnymi urządzeniami sieciowymi.
• Instalacje komputerowe — do realizacji połączeń sieciowych w środowisku komputerowym.
• Okablowanie biurowe — do organizowania przewodowych połączeń sieciowych.
• Rozbudowa istniejącej instalacji — do wykonywania dodatkowych połączeń tam, gdzie potrzebny jest przewód o długości 5 m.
• Połączenia wymagające UTP — do instalacji, w których nie jest wymagane ekranowanie przewodu.

Przed zakupem warto sprawdzić rodzaj złączy w podłączanych urządzeniach oraz wymagania instalacji dotyczące ekranowania. Dane produktu nie potwierdzają zastosowania w instalacjach wymagających przewodu ekranowanego.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert
• Model: PP6U-5M/G
• Typ produktu: patch cord kat. 6 UTP
• Kolor: zielony

Parametry techniczne:

• Kategoria: kat. 6
• Typ: UTP (nieekranowany)
• Pasmo częstotliwości: maks. 250 MHz
• Zgodność ze standardami: ANSI/TIA/EIA-568B
• Przewodnik: AWG 26 (przewód 7 x 0,15 mm), CCA
• Izolacja przewodu: HDPE 0,85 mm
• Wypełniacz LDPE: tak
• Materiał kurtki: PVC
• Splot kurtki: brak
• Średnica zewnętrzna płaszcza: 6,2 mm
• Długość: 5 m

Kompatybilność

Patch cord może być stosowany między kompatybilnymi urządzeniami posiadającymi odpowiednie złącza sieciowe. Zgodność należy oceniać zarówno po stronie urządzeń, jak i wymagań całej instalacji.

Kompatybilne urządzenia:

• Urządzenia wyposażone w odpowiednie złącza sieciowe do przewodowego połączenia LAN.
• Sprzęt obsługujący okablowanie zgodne ze standardem ANSI/TIA/EIA-568B.

Wymagane złącza lub standardy:

• Odpowiednie złącza sieciowe po stronie podłączanych urządzeń.
• Instalacja wykorzystująca przewód kategorii 6.
• Standard ANSI/TIA/EIA-568B.

Na co zwrócić uwagę przed zakupem:

• Sprawdź rodzaj złączy sieciowych w obu urządzeniach.
• Zweryfikuj wymagania instalacji dotyczące kategorii okablowania.
• Upewnij się, że konstrukcja UTP odpowiada warunkom, w których przewód będzie prowadzony.

Ograniczenia kompatybilności:

• Dane produktu nie wskazują konkretnych modeli urządzeń.
• Nie potwierdzono zastosowania w instalacjach wymagających przewodu ekranowanego.
• Samo posiadanie odpowiedniego złącza sieciowego nie potwierdza zgodności ze wszystkimi wymaganiami konkretnej instalacji.

Wskazówki dotyczące wyboru

Przy wyborze patch cordu należy uwzględnić wymagania całej instalacji, a nie tylko oznaczenie kategorii. Znaczenie mają między innymi rodzaj kabla, jego długość, sposób prowadzenia oraz wymagania dotyczące ekranowania.

Na co zwrócić uwagę przy wyborze?

Kategoria kabla

Porównaj kategorię patch cordu z kategorią stosowaną w pozostałej części instalacji. Pozwala to zachować zgodność elementów wykorzystywanych w jednym połączeniu.

UTP czy przewód ekranowany

UTP oznacza przewód nieekranowany. Jeżeli instalacja wymaga ekranowania, należy szukać patch cordu o odpowiedniej konstrukcji zamiast przewodu UTP.

Długość przewodu

Dobierz długość do rzeczywistej trasy między urządzeniami. Uwzględnij sposób prowadzenia kabla, aby uniknąć zarówno zbyt krótkiego przewodu, jak i niepotrzebnego nadmiaru.

Rodzaj przewodnika

Przy porównywaniu przewodów warto sprawdzić materiał i konstrukcję przewodnika. Informacja o CCA pozwala świadomie odróżnić taki przewód od modeli wykorzystujących inne rozwiązania konstrukcyjne.

Średnica zewnętrzna

Średnica kabla może mieć znaczenie przy prowadzeniu wielu przewodów obok siebie, stosowaniu kanałów kablowych oraz organizacji okablowania w ograniczonej przestrzeni.

Standard okablowania

Sprawdź, czy patch cord odpowiada standardowi stosowanemu w pozostałej części instalacji. Jest to istotne przy kompletowaniu spójnego systemu okablowania.

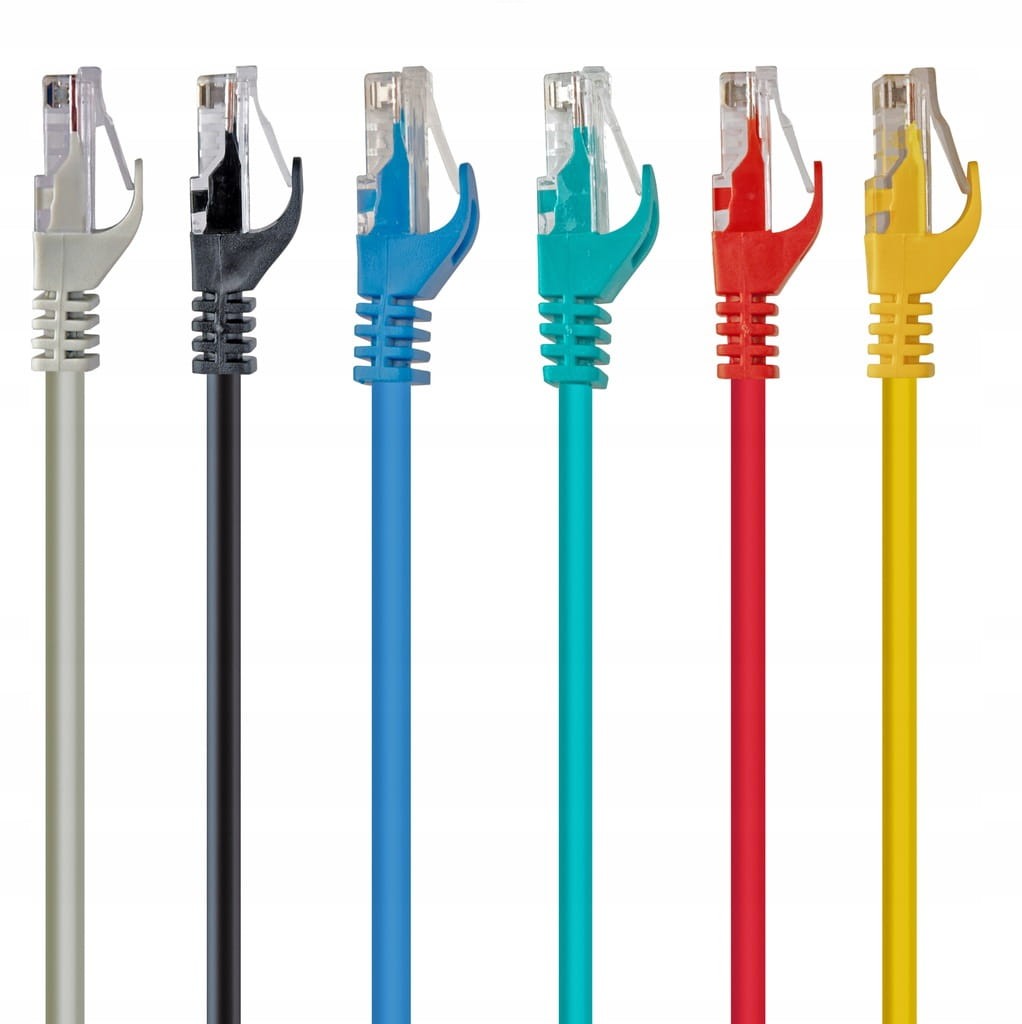

Kolor przewodu

Kolor może ułatwić identyfikację poszczególnych połączeń. W większych instalacjach różne kolory przewodów mogą pomóc w ich późniejszym rozróżnianiu.

Najczęściej zadawane pytania (FAQ)

Czy kabel można stosować z urządzeniami wyposażonymi w port Ethernet?

Tak, jeżeli urządzenia posiadają odpowiednie złącza sieciowe i spełniają wymagania zastosowanej instalacji. Dane produktu nie wskazują konkretnych modeli urządzeń.

Czy kabel nadaje się do instalacji wymagającej ekranowania?

Nie potwierdzono takiego zastosowania. Model ma konstrukcję UTP, czyli nieekranowaną, dlatego w instalacji wymagającej ekranowania należy zastosować odpowiedni typ przewodu.

Czy długość 5 m pozwala połączyć urządzenia znajdujące się dalej od siebie?

Tak. Długość 5 m umożliwia wykonanie połączenia między urządzeniami oddalonymi od siebie w zakresie odpowiadającym długości przewodu. Przy planowaniu instalacji należy uwzględnić rzeczywistą trasę prowadzenia kabla.

Czy przewód można zastosować w instalacji kategorii 6?

Tak. Produkt jest przeznaczony do zastosowań związanych z kategorią 6. Warto również sprawdzić, czy pozostałe elementy instalacji odpowiadają wymaganiom stosowanego standardu.

Czy zielony kolor wpływa na działanie przewodu?

Dane produktu nie wskazują, aby kolor miał wpływ na parametry użytkowe. Zielona izolacja może natomiast ułatwiać identyfikację przewodu wśród innych kabli.

Czy kabel wymaga dodatkowych akcesoriów?

Dane produktu nie wskazują dodatkowych elementów wymaganych do jego standardowego zastosowania. Podłączane urządzenia muszą jednak posiadać odpowiednie złącza sieciowe.

Czy pozłacane styki potwierdzają kompatybilność z konkretnym urządzeniem?

Nie. O zgodności połączenia decydują przede wszystkim odpowiednie złącza oraz wymagania urządzeń i instalacji. Pozłacane styki są cechą wykonania złączy i nie stanowią samodzielnego potwierdzenia kompatybilności.

Czy kabel można prowadzić razem z innymi przewodami?

Dane produktu nie określają szczegółowych warunków prowadzenia kabla ani jego odporności na konkretne środowiska instalacyjne. Sposób prowadzenia należy dobrać do warunków danej instalacji.
