Najważniejsze zalety

✓ Obraz do 8K 60 Hz
Obsługa wysokiej rozdzielczości pozwala wykorzystać możliwości kompatybilnych urządzeń DisplayPort w instalacjach wymagających szczegółowego obrazu.

✓ Płynny obraz 4K 120 Hz
Możliwość transmisji 4K przy 120 Hz sprawdzi się w zastosowaniach, w których oprócz wysokiej rozdzielczości znaczenie ma wysoka częstotliwość odświeżania.

✓ Transmisja światłowodowa na 20 m
Technologia AOC umożliwia przesyłanie cyfrowego sygnału wideo na dużą odległość, dzięki czemu przewód sprawdza się w rozbudowanych instalacjach.

✓ Ograniczenie zakłóceń EMI i RFI
Wykorzystanie światłowodu zmniejsza podatność transmisji na zakłócenia elektromagnetyczne i radiowe, co ma znaczenie w otoczeniu wielu urządzeń elektronicznych.

✓ Bez zewnętrznego zasilacza

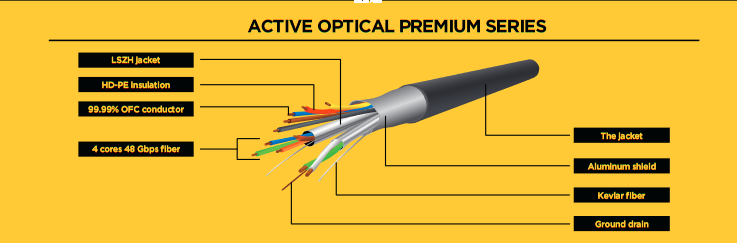

Dedykowane przewody miedziane wewnątrz kabla zapewniają wymagane zasilanie bez konieczności stosowania dodatkowego zasilacza.

✓ Smukła konstrukcja przewodu
Średnica 4,5 mm ułatwia prowadzenie kabla w porównaniu z tradycyjnymi miedzianymi przewodami DisplayPort o większej średnicy.

Zastosowanie produktu

Kabel DisplayPort AOC o długości 20 m jest przeznaczony przede wszystkim do instalacji, w których źródło obrazu i urządzenie odbiorcze znajdują się w znacznej odległości od siebie. Światłowodowa konstrukcja jest szczególnie przydatna tam, gdzie przewód musi przebiegać przez większe pomieszczenie lub rozbudowaną instalację AV i IT.

• Sale konferencyjne i prezentacyjne – umożliwia poprowadzenie połączenia DisplayPort pomiędzy urządzeniami rozmieszczonymi w różnych częściach pomieszczenia.

• Rozbudowane stanowiska komputerowe – sprawdzi się tam, gdzie komputer i ekran wymagają długiego połączenia przewodowego.

• Instalacje obrazu 4K i 8K – może być stosowany w systemach wykorzystujących kompatybilny sprzęt przeznaczony do wyświetlania obrazu o wysokiej rozdzielczości.

• Stanowiska gamingowe – pozwala tworzyć konfiguracje wymagające długiego połączenia z ekranem oraz obsługi wysokiej częstotliwości odświeżania.

• Instalacje AV i IT – światłowodowa transmisja jest przydatna w środowiskach, w których występuje wiele urządzeń i potencjalnych źródeł zakłóceń elektromagnetycznych.

Specyfikacja produktu

Dane podstawowe:

• Producent: Cablexpert

• Model: CC-DP8K-AOC-20M

• Typ produktu: aktywny kabel optyczny AOC DisplayPort

• Seria: AOC Seria Premium

Parametry techniczne:

• Standard DisplayPort: 1.4

• Interfejs: DisplayPort

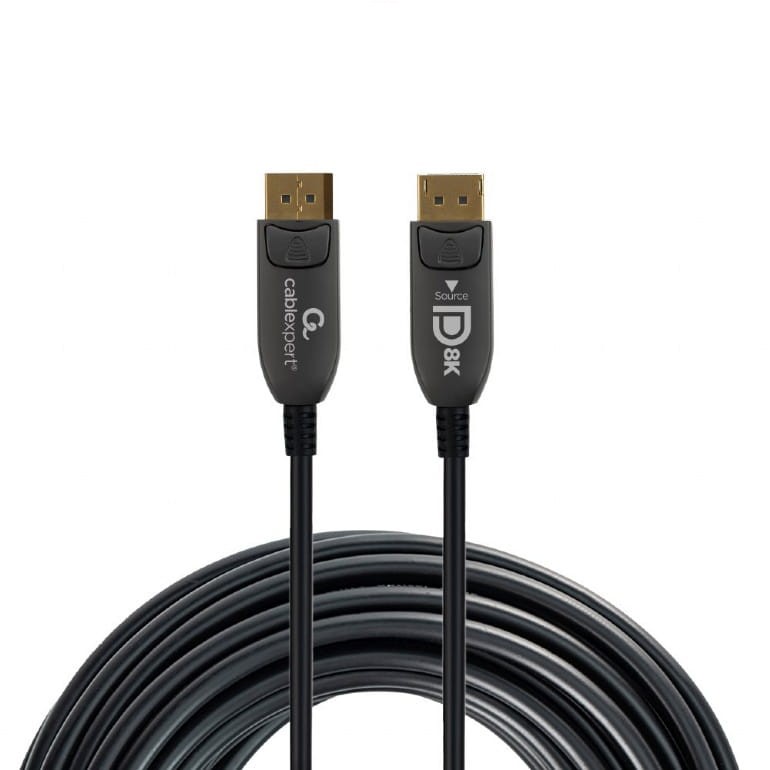

• Złącza: 2x DisplayPort (męskie)

• Przepustowość: 32,4 Gb/s

• Maksymalna rozdzielczość: 8K przy 60 Hz

• Obsługiwana rozdzielczość: 4K przy 120 Hz

• Technologia transmisji: światłowodowa

• Odporność na zakłócenia: EMI i RFI

• Zasilanie: przez dedykowane wewnętrzne przewody miedziane, bez zewnętrznego zasilacza

Parametry fizyczne:

• Materiał przewodnika: światłowód

• Średnica kabla: 4,5 mm

• Długość kabla: 20 m

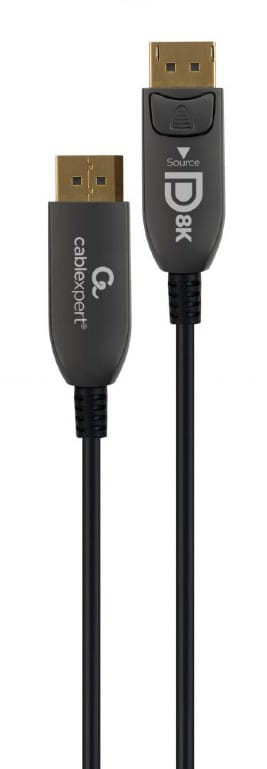

• Złącza: metalowe

• Styki: pozłacane

Kompatybilność

Do bezpośredniego połączenia wymagane są urządzenia wyposażone w odpowiednie porty DisplayPort. Dostępne tryby obrazu zależą nie tylko od kabla, ale również od możliwości urządzenia wysyłającego i odbierającego sygnał.

Kompatybilne urządzenia:

• urządzenia źródłowe wyposażone w wyjście DisplayPort,

• urządzenia odbiorcze wyposażone w wejście DisplayPort,

• sprzęt obsługujący wymagany standard i tryb transmisji DisplayPort.

Warunki zgodności:

• oba końce przewodu mają męskie złącza DisplayPort, dlatego bezpośrednie połączenie wymaga odpowiednich gniazd,

• uzyskanie określonej rozdzielczości i częstotliwości odświeżania wymaga ich obsługi przez urządzenia po obu stronach połączenia,

• możliwości połączenia będą zależeć od elementu o najniższych obsługiwanych parametrach.

Przed zakupem sprawdź:

• rodzaj portów w obu urządzeniach,

• obsługiwany standard DisplayPort,

• maksymalną rozdzielczość i częstotliwość odświeżania urządzenia źródłowego oraz odbiornika.

DisplayPort nie jest tym samym złączem co HDMI ani USB-C. W przypadku korzystania z dodatkowych adapterów ich zgodność z konkretnymi urządzeniami i wymaganym trybem obrazu należy zweryfikować osobno.

Wskazówki dotyczące wyboru

Przy wyborze kabla DisplayPort do długiego połączenia warto uwzględnić całą planowaną instalację, a nie tylko odległość w linii prostej pomiędzy urządzeniami. Szczególne znaczenie mają wymagania dotyczące obrazu, sposób prowadzenia przewodu oraz rodzaj zastosowanej technologii transmisji.

Rzeczywista długość trasy

Zmierz trasę przewodu z uwzględnieniem ścian, mebli, kanałów kablowych i miejsca potrzebnego na swobodne podłączenie wtyków. Pozwoli to uniknąć wyboru przewodu zbyt krótkiego lub niepotrzebnie długiego.

Kabel miedziany czy AOC

Przy długich trasach warto porównać tradycyjne przewody miedziane z AOC (Active Optical Cable). AOC wykorzystuje transmisję optyczną i jest rozwiązaniem stosowanym m.in. wtedy, gdy istotna jest duża długość połączenia oraz ograniczenie wpływu EMI i RFI.

Wymagany tryb obrazu

Przed wyborem przewodu określ docelową rozdzielczość i częstotliwość odświeżania. Pozwala to dopasować standard i przepustowość kabla do rzeczywistych wymagań stanowiska.

Warunki prowadzenia przewodu

W przypadku montażu w kanałach kablowych, zabudowie lub innych ograniczonych przestrzeniach warto wcześniej sprawdzić średnicę przewodu oraz ilość dostępnego miejsca. Należy również zaplanować trasę tak, aby nie wymagała nadmiernego zaginania kabla.

Planowana modernizacja sprzętu

Jeżeli w przyszłości przewidywana jest wymiana monitora lub urządzenia źródłowego, warto uwzględnić wymagania nowej konfiguracji już podczas wyboru okablowania. Jest to szczególnie istotne w instalacjach, w których późniejsza wymiana przewodu byłaby utrudniona.

Najczęściej zadawane pytania (FAQ)

Czy do kabla trzeba podłączać dodatkowy zasilacz?

Nie. Zgodnie z konstrukcją tego kabla AOC wymagane zasilanie jest realizowane przez znajdujące się wewnątrz dedykowane przewody miedziane, dlatego zewnętrzny zasilacz nie jest wymagany.

Czy każde urządzenie z DisplayPort pozwoli uzyskać maksymalny tryb obrazu kabla?

Nie. Kabel jest tylko jednym z elementów toru transmisji. Dostępna rozdzielczość i częstotliwość odświeżania zależą również od możliwości urządzenia źródłowego i odbiornika.

Czy kabel można bezpośrednio podłączyć do HDMI lub USB-C?

Nie, jeśli urządzenie nie ma odpowiedniego gniazda DisplayPort. Przewód jest zakończony z obu stron złączami DisplayPort, a ewentualne wykorzystanie adaptera wymaga osobnego sprawdzenia jego zgodności z urządzeniami i wymaganym sposobem transmisji.

Dlaczego w długim kablu zastosowano technologię AOC?

AOC (Active Optical Cable) wykorzystuje transmisję światłowodową do przesyłania sygnału. Pozwala to realizować długie połączenia i ogranicza podatność transmisji na zakłócenia EMI i RFI.

Jak prowadzić kabel AOC podczas instalacji?

Ze względu na zastosowanie światłowodu należy unikać nadmiernego zaginania, skręcania i mechanicznego obciążania przewodu. Trasę kabla warto zaplanować przed rozpoczęciem montażu, szczególnie w kanałach kablowych i zabudowie.

Czy kabel wymaga instalacji sterowników?

W dostarczonych danych producenta nie wskazano konieczności instalowania dodatkowych sterowników. Dostępne ustawienia i tryby obrazu pozostają jednak zależne od konfiguracji oraz możliwości podłączonych urządzeń.
