Kabel światłowodowy wielomodowy – kompleksowy przewodnik

Zastosowanie kabli światłowodowych wielomodowych

Kable światłowodowe wielomodowe znajdują zastosowanie w nowoczesnych sieciach komputerowych, centrach danych, kampusach akademickich oraz w biurach. Dzięki zdolności do przesyłania danych z wysoką prędkością, są idealnym rozwiązaniem w środowiskach wymagających szybkiej i niezawodnej transmisji informacji.

Kable światłowodowe znajdują szerokie zastosowanie w różnych dziedzinach:

• Telekomunikacja: Transmisja danych na dużą skalę, np. w sieciach telefonii komórkowej i internetowej.

• Centra Danych: Połączenia między serwerami, które wymagają wysokiej przepustowości.

• Sieci Lokalne (LAN): Łączenie komputerów i urządzeń w biurach, uczelniach i kampusach.

• Przemysł Medyczny: Przesyłanie obrazów medycznych o wysokiej rozdzielczości.

• Transmisja Telewizyjna: Przekaz sygnału w jakości HD i 4K.

• Bezpieczeństwo i Monitoring: Systemy CCTV korzystające z światłowodów do przesyłu sygnałów.

Różnice między światłowodem a zwykłym patchcordem

Patchcord to tradycyjny kabel miedziany, który przesyła dane za pomocą sygnału elektrycznego. Z kolei światłowód przesyła dane w formie impulsów świetlnych.

Czy światłowód przesyła internet?

Tak, światłowód również przesyła internet, ale robi to za pomocą światła. Sygnał jest przekształcany w impuls świetlny i przesyłany przez włókno szklane lub plastikowe z minimalnymi stratami. To pozwala na uzyskanie znacznie wyższych prędkości i większych odległości niż w przypadku kabli miedzianych.

Zalety i wady patchcordów i kabli światłowodowych

• Kabel Miedziany (Patchcord):

  • Zalety: Prosty w instalacji, tańszy.

  • Wady: Ograniczona prędkość i zasięg, podatny na zakłócenia elektromagnetyczne.

• Kabel Światłowodowy

  • Zalety: Wysoka przepustowość, brak zakłóceń elektromagnetycznych, ogromny zasięg.

  • Wady: Wyższy koszt, wymagają specjalnego sprzętu do łączenia i konserwacji.

Rodzaje światłowodów i ich charakterystyka

Światłowód jednomodowy (Single-Mode)

• Wykonane z cienkiego włókna szklanego o średnicy rdzenia 8-10 µm.

• Używają jednej długości fali światła (1310 nm lub 1550 nm).

• Przeznaczone do bardzo dużych odległości (do kilkuset kilometrów).

• Zastosowanie: transmisja danych między miastami, połączenia między centrami danych, telekomunikacja dalekosiężna.



Światłowód wielomodowy(Multi-Mode):

• Wykonane z grubszego włókna szklanego (50/125 µm lub 62,5/125 µm).

• Obsługują wiele długości fal światła, co umożliwia przesyłanie większej ilości danych na krótszych dystansach.

• Idealne do połączeń wewnątrz budynków, centrów danych oraz lokalnych sieci komputerowych (LAN).

Jak działa światłowód?

Światłowód działa na zasadzie przesyłania światła przez specjalne włókna szklane lub plastikowe. Światło odbija się od ścianek wewnętrznych, przemieszczając się od nadajnika do odbiornika, co zapewnia niemal bezstratną transmisję danych.



Czy wymagane są specjalne uprawnienia do stosowania kabli światłowodowych?

W większości przypadków instalacja światłowodów nie wymaga specjalnych zezwoleń. Jednak prace związane z układaniem kabli w przestrzeni publicznej mogą wymagać odpowiednich uprawnień i zgód od odpowiednich urzędów.

Uprawnienia i narzędzia do pracy ze światłowodami

• Uprawnienia: W większości przypadków instalacja światłowodów nie wymaga specjalnych zezwoleń. Jednak prace w przestrzeni publicznej mogą wymagać zgód od odpowiednich urzędów. Instalatorzy powinni posiadać szkolenia z zakresu spawania światłowodów.

• Narzędzia:

  • Spawarka światłowodowa.

  • Obcinarka do światłowodów.

  • Stripper do usuwania osłony kabla.

  • Mikroskop światłowodowy do kontroli jakości połączeń.

  • Tester mocy optycznej.

  • Cleaner do złączy światłowodowych.



Co oznacza OM4?

1. Typ kabla światłowodowego: OM4 to kabel światłowodowy wielomodowy, czyli taki, który pozwala na przesyłanie światła w wielu modach (ścieżkach) przez rdzeń włókna. Dzięki temu, światło może przemieszczać się różnymi ścieżkami, co jest charakterystyczne dla kabli wielomodowych.

2. Przepustowość i Dystans: Kabel OM4 oferuje dużą przepustowość oraz możliwość przesyłania danych na stosunkowo dużych dystansach. Kabel OM4 jest zaprojektowany z myślą o transmisjach o wysokiej przepustowości (od 10 Gb/s do 100 Gb/s) na średnich odległościach, co czyni go idealnym do zastosowań w sieciach lokalnych (LAN), centrach danych i innych nowoczesnych aplikacjach.

3. Wielomodowość: Kabel OM4 obsługuje kilka różnych długości fal światła, co umożliwia równoczesną transmisję wielu sygnałów. Dzięki temu, kabel OM4 jest w stanie transmitować więcej danych w tym samym czasie, co czyni go bardziej wydajnym w porównaniu do wcześniejszych wersji kabli wielomodowych, jak np. OM3.

4. Standardy: Kabel OM4 spełnia określone standardy, takie jak TIA/EIA-492AAAE oraz ISO/IEC 11801, które określają wymagania dotyczące parametrów transmisji, takich jak tłumienie sygnału, szerokość pasma i inne charakterystyki techniczne. OM4 ma lepsze parametry tłumienia niż wcześniejsze wersje (np. OM3), co zapewnia bardziej stabilną i szybszą transmisję.

5. Zastosowanie: Kable OM4 są wykorzystywane głównie w aplikacjach wymagających dużych prędkości transmisji danych, takich jak centra danych, sieci telekomunikacyjne, infrastruktura chmurowa, a także w przesyłaniu wideo w wysokiej rozdzielczości. Doskonale sprawdzają się w połączeniach między serwerami, urządzeniami sieciowymi i innymi elementami infrastruktury IT.

Kluczowe Cechy OM4:

• Zwiększona przepustowość: OM4 obsługuje przesyłanie danych z prędkościami do 100 Gb/s, dzięki czemu doskonale nadaje się do nowoczesnych aplikacji wymagających dużych zasobów.

• Lepsza wydajność na dłuższych dystansach: Dzięki lepszemu tłumieniu sygnału, OM4 oferuje długie zasięgi transmisji przy wysokiej jakości sygnału.

• Ulepszona wydajność: Kabel OM4 zapewnia mniejsze tłumienie wtrąceniowe w porównaniu do starszych wersji (OM3), co przekłada się na bardziej stabilne połączenia na średnich odległościach.

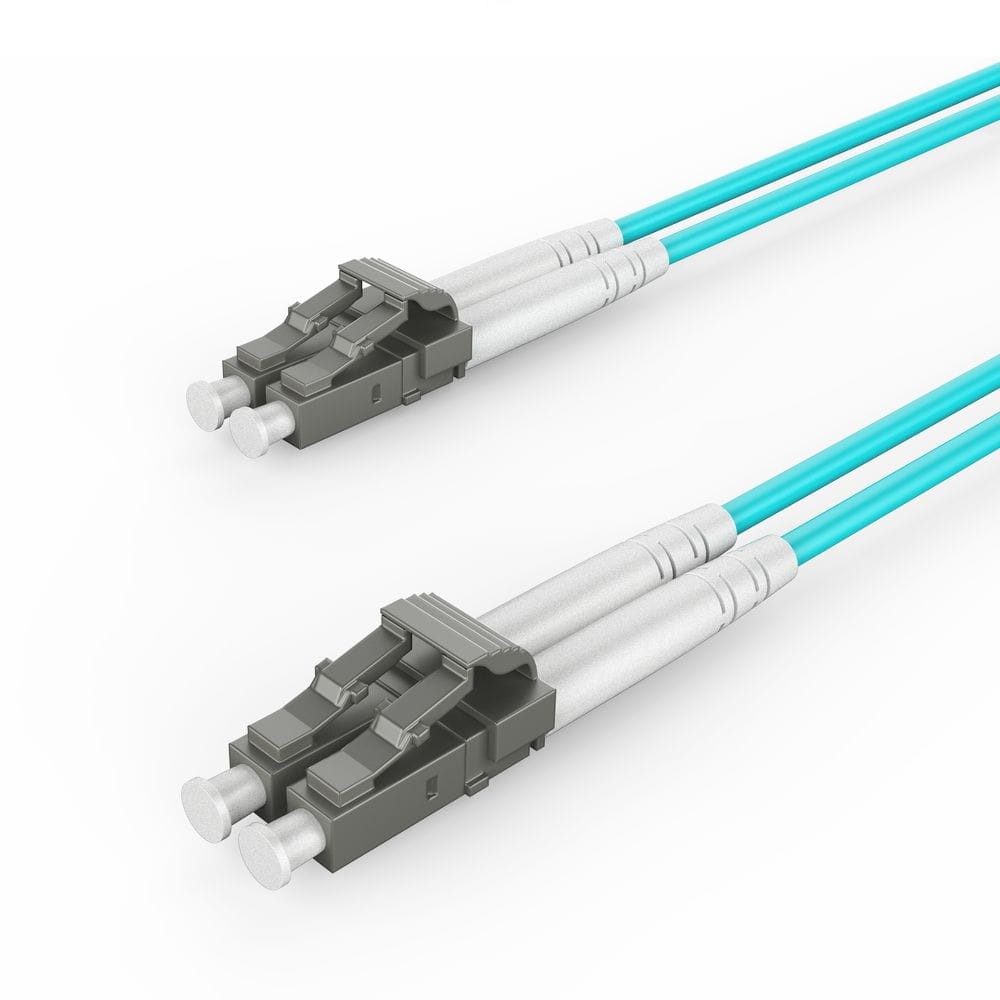

Co to jest złącze LC?

LC (Lucent Connector)

Jest to standardowe złącze światłowodowe, opracowane przez firmę Lucent Technologies (obecnie część firmy Nokia). Złącze LC charakteryzuje się kompaktową budową i jest jednym z najczęściej stosowanych typów złączy w nowoczesnych instalacjach światłowodowych, zwłaszcza w sieciach o wysokiej gęstości połączeń.





Konstrukcja złącza LC:



Złącze LC jest małe i posiada mechanizm blokujący (zamknięcie zatrzaskowe), który zapewnia stabilność połączenia.



Złącze LC jest jednomodowe lub wielomodowe w zależności od konstrukcji światłowodu, do którego jest podłączone. W przypadku kabla wielomodowego (jak np. OM4), złącze LC będzie używane do transmisji w wielu modach światła.

Cechy złącza LC:

• Mały rozmiar: Złącze LC jest znacznie mniejsze od tradycyjnych złączy SC czy ST, co pozwala na gęstsze układanie połączeń w panelach patchowych.

• Łatwość użycia: Złącze LC wykorzystuje mechanizm zatrzaskowy, co sprawia, że jest łatwe w obsłudze – wystarczy włożyć w odpowiedni port i nacisnąć, aby zamek zatrzaskowy "zatrzasnął" się na miejscu.

• Stabilność połączenia: Dzięki dokładnemu dopasowaniu złącza i zastosowaniu mechanizmu blokującego, złącze LC zapewnia stabilne połączenia optyczne i minimalizuje ryzyko utraty sygnału.

Zastosowanie złącza LC:

Złącze LC jest powszechnie stosowane w:

• Centrach danych, gdzie wymagana jest wysoka gęstość połączeń.

• Sieciach LAN i infrastrukturze IT, w których stosuje się kable światłowodowe.

• Systemach telekomunikacyjnych i sieciach światłowodowych, w których wysokiej jakości połączenie jest kluczowe.

Zalety złącza LC:

1. Kompaktowy rozmiar: Złącze LC jest znacznie mniejsze niż inne popularne złącza, takie jak SC czy ST, co umożliwia bardziej kompaktową instalację w miejscach, gdzie przestrzeń jest ograniczona.

2. Wysoka wydajność: Złącza LC charakteryzują się bardzo dobrą jakością sygnału i niskimi stratami optycznymi.

3. Szeroka kompatybilność: Złącza LC są szeroko stosowane i kompatybilne z wieloma urządzeniami sieciowymi, np. przełącznikami, routerami i panelami krosowymi.

Kiedy kable światłowodowe wielomodowe nie są najlepszym wyborem?

• Długie Dystanse: Na bardzo duże odległości lepszym wyborem będzie kabel jednomodowy.

• Ekstremalne Warunki Środowiskowe: W miejscach o dużych wahaniach temperatur lepiej sprawdzą się kable z dodatkową ochroną.

Światłowodowe kable wielomodowe, takie jak CFO-MDOM4-LC/LC od Gembird, to niezawodne rozwiązanie dla nowoczesnych sieci, zapewniające wysoką przepustowość i stabilność transmisji. Wybierając odpowiedni kabel, warto zwrócić uwagę na jego specyfikację oraz zastosowanie, aby w pełni wykorzystać możliwości technologii światłowodowej.

Jaki kable światłowodowy najlepiej wybrać?

• Wysoka Jakość Transmisji: Tłumienie wtrąceniowe na poziomie ≤0,3 dB zapewnia stabilne i niezawodne połączenie.

• Uniwersalność: Dzięki złączom LC/LC kabel jest kompatybilny z większością urządzeń światłowodowych.

• Wielomodowość OM4: Umożliwia przesyłanie danych z prędkością do 100 Gb/s, co czyni go idealnym dla nowoczesnych sieci.

• Odporność na Zakłócenia: Transmisja światłowodowa jest niewrażliwa na zakłócenia elektromagnetyczne.

• Elastyczność w Długości: Dostępny w wariantach od 0,5 m do 30 m, co pozwala na dopasowanie do indywidualnych potrzeb.

• Niska Utrata Sygnału: Długość fali 850/1300 nm oraz niskie tłumienie gwarantują wysoką jakość połączenia na krótkich i średnich dystansach.

Gdzie znaleźć światłowód o dobrych parametrach?

Znajdziesz je między innymi na naszej stronie internetowej: gembird24.pl pod kodem CFO-MDOM4-LC/LC. Jeśli jednak nie jesteś pewien czy światłowód wielomodowy będzie odpowiedni do twoich potrzeb, nasi technicy chętnie doradzą w wyborze odpowiedniego złącza.
